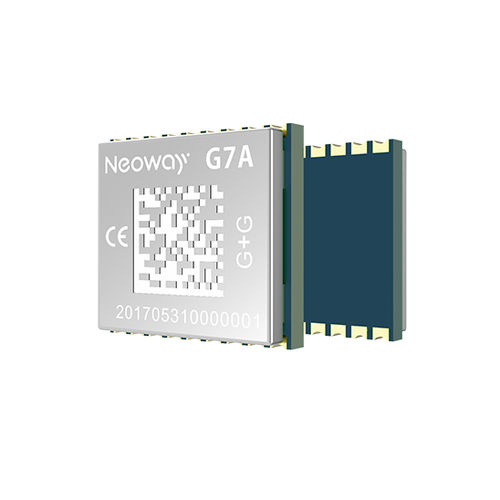

Wireless-Modul / Datenübertragung G7A

integriertkompaktGNSS

G7A ist ein GNSS-Modul, das GPS L1, GLONASS L1 und BDS B1 unterstützt. Es unterstützt Mehrfrequenz- und Einzelfrequenz-Positionierung. Mit Abmessungen von nur 10,6 mm x 9,7 mm x 2,2 mm eignet es sich perfekt für industrielle Anwendungen mit strengen Größenanforderungen. Er hat ein 18-Pin-LCC-Gehäuse, das die SMT-Montage erleichtert. Der G7A verfügt über einen einheitlichen Chipsatz, der Basisband und RF integriert. Es handelt sich um eine hochempfindliche, stromsparende und kostengünstige Positionierungs-/Navigationslösung für Automobile, tragbare und IoT-Endgeräte. Eingebetteter LNA und SWA Unterstützt GAGAN Geringe Größe -40℃ bis 85℃ Frequenzbänder - GPS L1/BDS L1/GLONASS L1 Betriebsspannung - VBAT VBAT: 2,7 V bis 3,6 V, Typ: 3.3 V VDD_IO: 2,7 V bis 3,6 V, Typ: 3.3 V VBCKUP: 1,4 V bis 3,6 V, Typ: 3.3 V Abmessungen - 10,6 mm x 9,7 mm x 2,2 mm Gehäuse - 18-Pin LCC Schnittstellen - UART x 1 1PPS x 1 RESERVIERT x 5 V_BACKUP Leistungsaufnahme - Erfassen: 30 mA @ 3,3 V Verfolgen: 28 mA @ 3,3 V Standby: 10 uA @ 3,3 V ESD- VBAT: ±8 kV /±15 kV GND: ±8 kV / ±15 kV ANT: ±8 kV / ±15 kV Abdeckung: ± 8 kV / ±15 kV UART: ±2 kV / ±4 kV Andere: ±2 kV / ±4 kV Empfindlichkeit Kaltstart-Erfassung: -148 dBm Hold-start Capturing: -156 dBm Wiedereinfangen: -160 dBm Verfolgen: -162 dBm Betriebstemperatur - -40°C bis 85°C Lagertemperatur - -50°C bis 125°C
