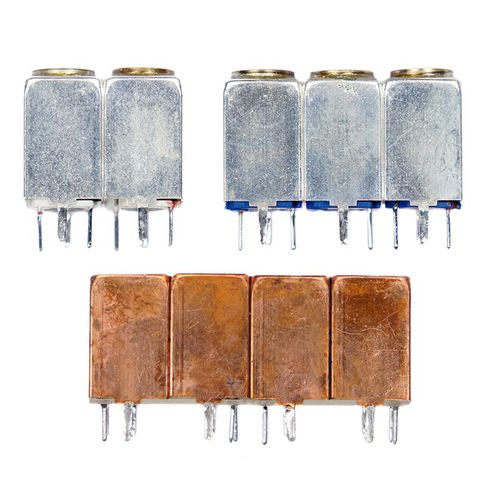

Elektronischer Filter / Bandpass

passivRF

Filter für Geräte der Kommunikationstechnik im Frequenzbereich 320 MHz bis 2500 MHz Anwendung und Beschreibung In Telekommunikationssystemen wie z. B. schnurlosen Telefonen oder kleinen tragbaren Sende-/Empfangsgeräten benötigt man eine Vielzahl von hochselektiven Filterschaltungen. Wir haben eine Serie von Helixfiltern entwickelt, die für solche Anwendungen besonders gute Eigenschaften haben. Im Bereich sehr hoher Frequenzen, z. B bei 500 MHz, haben konventionelle Schwingkreise nicht so günstige Hochfrequenzeigenschaften, wie z. B. koaxiale Leitungskreise, Topfkreise oder Lecherkreise. Um die mechanischen Abmessungen eines Leitungskreises in koaxialem Aufbau zu verkleinern, kann man den Innenleiter zu einer Wendel aufwickeln. Die gestreckte Länge des gewendelten Innenleiters liegt etwa in der Größenordung von l/4. Der Abgleich wird mit einem Metallkern vorgenommen, der eine Erhöhung der Kapazität bewirkt und metallisch mit dem Abschirmbecher verbunden ist. Ein anderes Abgleichsystem verwendet ebenfalls einen Metallkern, der induktiv wirkt und eine Erniedrigung der Induktivität der Wendel herbeiführt.
