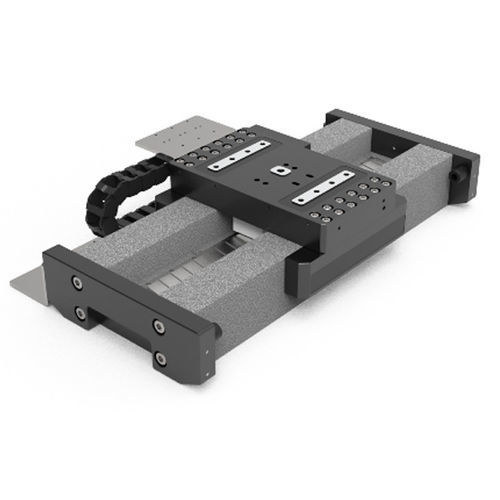

Linearer Positioniertisch EC-ABL series

motorisierteinachsigMehrachsen

Die Linearmotorplattform der Serie E-EC-ABL-X nutzt die Methode der luftgelagerten Führungsschiene in Kombination mit einem Linearmotor mit Eisenkern, der sich durch eine Geradheit und Ebenheit auszeichnet, die von herkömmlichen mechanischen Führungsschienen nicht übertroffen wird, und eignet sich besonders für kleine Schrittabstände oder ultrapräzise Positionierungsanwendungen. Es ist eine ausgezeichnete Wahl für die präzise optische Fehlersuche, Installation und Verarbeitung. ● Luftgelagerte Linearführung hat sehr gute Ebenheit und Geradheit ● Linearmotor mit Eisenkern gewährleistet ausreichende Systemsteifigkeit und dynamische Leistung ● Leiser und stabiler Betrieb mit extrem niedrigem Geräuschpegel ● Er verfügt über ein sehr hohes Maß an Präzisionsleistung ● Ideal für Scan-Anwendungen oder hochpräzise Positionierung ● Reinraumtauglich ● Größe der Bewegungsplattform 210 mm × 100 mm ● Verfahrbereiche 200 mm bis 500 mm ● Auflösung bis 100nm oder 1 nm Die Tische sind mit einem servogetriebenen Linearmotor mit vorgespannten Luftlagern und integriertem Linearencoder ausgestattet. Die Kombination dieser berührungslosen Komponenten ergibt eine reibungsfreie Bewegungsplattform, die höchste Leistung, Qualität und Lebensdauer bietet. Ein Hochleistungs-Linearmotor kann den Tisch innerhalb weniger Millisekunden auf Höchstgeschwindigkeit bringen, und die Hochleistungslager können Nutzlasten von bis zu 10 kg tragen. Das seitlich gegenüberliegende, aktiv vorgespannte Luftlagerkonzept dieses Modells ermöglicht die Montage in jeder Ausrichtung.
