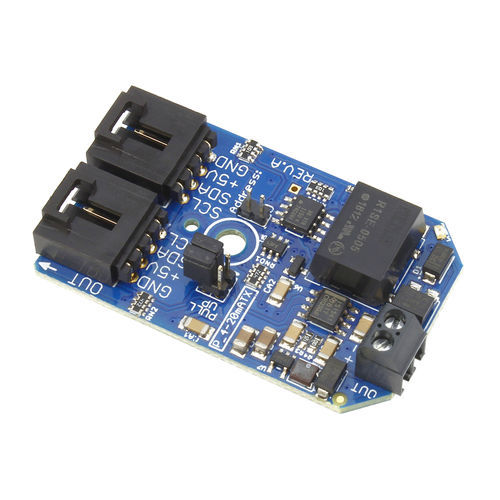

Analog-Signaltransmitter / Stromschleifen PR33-49

4-20 mA

Highlights - 12-Bit-DAC MCP4725 - Digitaler Vierkanal-Isolator - XTR115 4-20mA Stromschleifentransmitter - Ein Kanal 2-Draht 4-20mA Messumformer - Isolierte 12-V-Stromversorgung auf der Platine zur Versorgung von 2-Draht-Messumformern - 2 Geräte an einem I2C-Bus - Ideal für industrielle Steuerungen - Breiter Schleifenversorgungsbereich 7,5V bis 36V - 2-Draht, 4-20mA Stromschleifen-Messumformer - Geringer Messbereichsfehler - Geringer Nichtlinearitätsfehler Diese isolierte 4-20mA Stromschleifen-Transmitterkarte konvertiert I2C-Daten in einen 4-20mA-Ausgang unter Verwendung eines 12-Bit Digital-Analog-Wandlers (DAC). Dieser isolierte 1-Kanal 4-20mA Transmitter hat auch eine isolierte Stromversorgung auf der Platine, die eine externe Stromversorgung überflüssig macht. Diese 1-Kanal isolierte 4-20mA Stromschleifen-Transmitterplatine verwendet einen XTR115 4-20mA Stromschleifen-Transmitter, der mit einem MCP4725 Digital-Analog-Wandler verbunden ist. Diese Karte hat auch eine integrierte Abwärtsverstärkungs-Stromversorgung, die die 4-20mA-Schleife mit Strom versorgt. Der MCP4725 hat einen Adress-Jumper, so dass 2 Geräte gleichzeitig an einen einzigen I2C-Bus angeschlossen werden können. Mit dem I2C-Multiplexer ist es auch möglich, mehr als 2 Geräte an einen Bus anzuschließen. Der integrierte XTR1115 4-20mA Stromschleifen-Transmitter hat einen weiten Schleifenversorgungsbereich von 7,5V bis 36V. Dieser 4-20mA-Stromschleifen-Transmitter verfügt über integrierte Schraubklemmen, die den Anschluss erleichtern. Außerdem verfügt er über ein freiliegendes Vref-Pad für eine externe Spannungsreferenz mit einer voreingestellten Vref von 2,5V.
