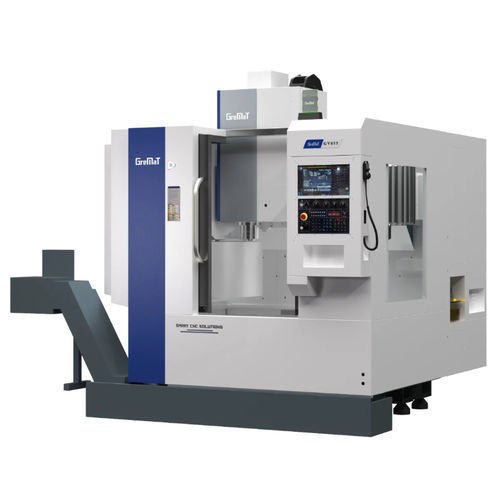

3-Achs-Bearbeitungszentrum GV855vertikalPortal24 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal
- Anzahl Werkzeuge
- 24 Werkzeuge
- Weitere Eigenschaften
- Hochgeschwindigkeit, hohe Produktivität
- X-Hub
800 mm
(31,5 in)- Y-Hub
550 mm
(21,65 in)- Z-Hub
400 mm
(15,75 in)- Rotationsgeschwindigkeit
8.000 rpm, 12.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1)- Leistung
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Vorrückgeschwindigkeit X-Achse
48 m/min
- Vorrückgeschwindigkeit Y-Achse
48 m/min
- Vorrückgeschwindigkeit Z-Achse
48 m/min
- Maximale Tischlast
600 kg
(1.323 lb)- Werkzeuggewicht (max.)
8 kg
(17,6 lb)- Gesamtgewicht
5.200 kg
(11.464,04 lb)- Gesamtlänge
2.490 mm
(98 in)- Gesamtbreite
2.145 mm
(84,4 in)- Gesamthöhe
2.370 mm
(93,3 in)
Beschreibung
Das Z-MaT Gantry-Type Vertikal-Bearbeitungszentrum mit mehr Kosteneffizienz und Produktivität ist standardmäßig mit einem 48m/min Eilgang, einem Hochgeschwindigkeits-ATC, einer C3-Kugelumlaufspindel mit großer Steigung und einer Zylinderrollen-Linearführung ausgestattet. Die Gantry-Type-Maschinen bieten ein umfassendes Design und eine verbesserte Leistung und werden häufig in der 5G-, IT-, Luft- und Raumfahrt- und Verteidigungsindustrie eingesetzt.
ATC-Scheibe
Ergonomisches CNC-Bedienfeld & MPG
Automatisches Schmierungssystem
Vollverkleidung der Maschine
Sicherheitsschloss für die Bedienertür
Klimatisierter elektrischer Schaltschrank
Handgehaltene Luftpistole
Ölkühler für Spindel
Tisch
Tischgröße - mm - 1000*550
T-Nut (Breite×Anzahl×Abstand) - mm - 18×5×90
Verfahrweg
Spindelmitte zu Säule - mm - 610
Spindelnase zum Tisch - mm - 150-550
Führungsbahntyp - LM (Rolle)
Abmessungen&Gewicht
Leistungsaufnahme - kVA - 25
---
