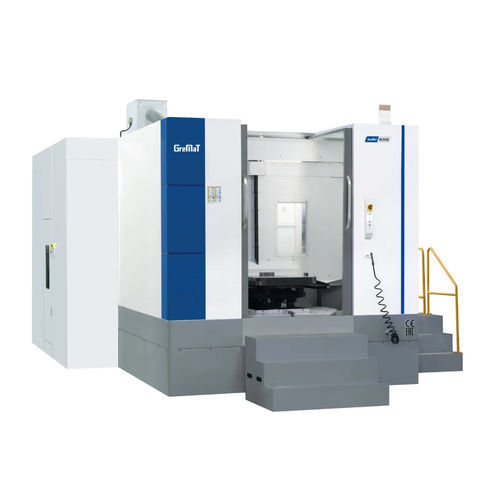

3-Achs-Bearbeitungszentrum MC800H

horizontalSäulenBT 50

Aufrechte T-Basis-Struktur – die Säule ist als X-Achse beweglich und der Arbeitstisch ist als Z-Achse beweglich. Dieses Design entspricht dem Designkonzept von Hochpräzisionsbohrmaschinen. Der Arbeitstisch transportiert das Werkstück während der Bearbeitung zur statischen Spindel und maximiert so die Steifigkeit und Genauigkeit der Spindel. 1. Die Finite-Elemente-Methode (FEM)-Analyse bietet optimale Maschinenkonstruktion und optimale Strukturvorteile bei gleichzeitiger Gewährleistung der besten Maschinensteifigkeit. Meehanite-Standardguss mit zweimaliger Alterungsbehandlung für langfristige Zuverlässigkeit. 2. Die große Spindeleinheit BT50-190 bietet eine breite Bearbeitungskapazität, von schweren Zerspanungsanwendungen bei niedriger Geschwindigkeit bis hin zu Präzisionszerspanungsanwendungen mit hoher Geschwindigkeit. 3. Große Hochleistungs-Rollen-Linearführungen auf allen 3 Achsen für starre Unterstützung, sanftes Gleiten, stabile Genauigkeit und einfachere Wartung. 4. Die B-Achse des Index-Arbeitstisches mit Sevo-Antrieb und die hydraulische Verriegelung garantieren eine hohe Indexgeschwindigkeit und hohe Schneidsteifigkeit. 5. Der Index-Arbeitstisch nutzt die Kurvenkopplung für eine hochpräzise Indexierung. 6. Die Kugelumlaufspindelhalterungen an beiden Enden der XYZ-Achsen-Kugelumlaufspindeln sind für hochpräzisen Antrieb und Positionierung vorgespannt. 7. Das abgestufte Basis- und Säulendesign der MC-H-Serie, bei dem sich zwei X-Achsen-Linearführungsschienen auf unterschiedlichen horizontalen Ebenen befinden, erhöht die Steifigkeit und Stabilität der Spindelkopf-Säulenbaugruppe.
