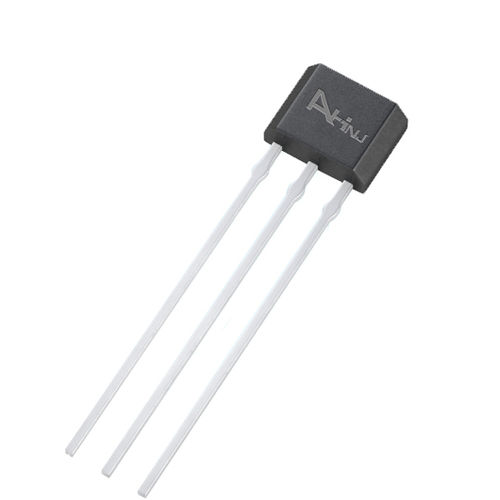

Hall-Effekt-Magnetsensor AH3931

SMDmit SchaltfunktionSicherheit

Digitaler Continuous-Time-Omnipolar-Hall-IC AH3931 Merkmale und Vorteile △ Digitaler Ausgang, omnipolarer Schalter △ Schnelles Reagieren auf Änderungen im Magnetfeld △ Großer Betriebsspannungsbereich: 2,5V ~ 22V △ Hohe Widerstandsfähigkeit gegen mechanische Beanspruchung △ Berührungsloser Ausgang, sicher und zuverlässig △ Betriebstemperaturbereich: -40℃ ~ 125℃ △ TO-92 und SOT-23-3L Gehäuseoptionen △ Entwickelt gemäß EU RoHS und EU REACH Anwendungsbeispiele △ Automobilelektronik, Unterhaltungselektronik und Industrieelektronik △ Wasserdurchfluss-Erkennung △ Flüssigkeitsstandserfassung △ Positionserfassung △ Drehzahlerfassung △ Berührungslose Taste/Taster △ Bluetooth-Kopfhörer △ Türverriegelungssystem Allgemeine Beschreibung Der AH3931 ist ein digitaler omnipolarer Hall-Schalter. Der Baustein enthält einen Spannungsregler, einen Hall-Spannungsgenerator, einen Kleinsignalverstärker, eine Chopper-Stabilisierung, einen Schmitt-Trigger und einen kurzschlussfesten Open-Drain-Ausgang, der bis zu 25 mA sinken kann. Ein On-Board-Regler ermöglicht den Betrieb mit Versorgungsspannungen von 2,5 bis 22 V. Der Vorteil des Betriebs bis hinunter zu 2,5 V ist, dass der Baustein in 2,5-V-Anwendungen oder mit einem zusätzlichen externen Widerstand in Reihe mit dem Versorgungs-Pin für einen größeren Schutz gegen transiente Hochspannungsereignisse eingesetzt werden kann. Der AH3931, der in CMOS-Technologie hergestellt wird, ist für niedrigere Versorgungsspannungen und eine geringere Leistungsaufnahme gefragt. Er ist in zwei Gehäusetypen erhältlich: SOT-23-3L (Typ M), und TO-92 (Typ UA). Jedes Gehäuse ist bleifrei (Pb), mit 100% matt verzinnten Leadframes.
