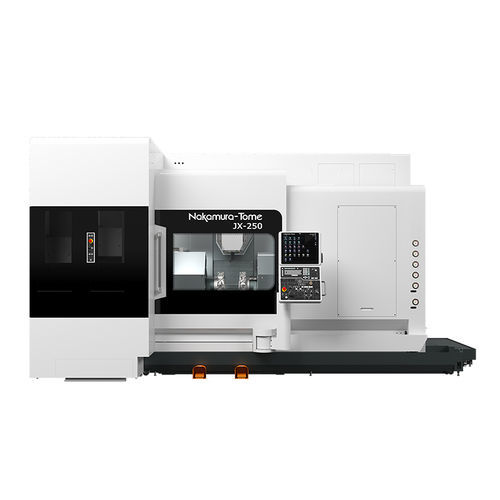

Dreh-Fräszentrum / CNC JX-250

universellSpindelkompakt

Die kürzeste Werkzeugspindel der Welt "NT Smart Cube" Hochsteife Multitasking-Maschine mit ATC Ausgestattet mit der kürzesten Werkzeugspindel der Welt "NT Smart Cube" Abstand zwischen den Spindeln 1.850 mm. Dank der ultrakompakten Größe der Werkzeugspindel werden Störungen reduziert und ein größerer Bearbeitungsbereich gewährleistet. 250 mm quadratischer Hub in der X-Y-Ebene. B-Achsen-Schwenkbereich 240° (±120°). Anzahl der Werkzeuge für ATC-Magazin 40 Stück (op,80 ,120). Schnellere Zykluszeiten dank der gleichzeitigen Bearbeitung mit oberen und unteren Werkzeugen auf L/R gegenüberliegenden Doppelspindeln. Die Schlitten mit vertikaler Säulenstruktur sind auf einem horizontalen Maschinenbett mit hoher Steifigkeit und geringer Schwerkraft montiert. Y-Achse ist Standard für beide Revolver. (Zweiter Revolver ist optional) L/R Z-Achse Cross-over-Verfahren für größeren Arbeitsbereich Überkreuzungsweg ※(R:490mm, L:140mm). Wenn ein Revolver in Richtung der Z-Achse zurückgezogen wird, kann der andere Revolver über seinen Z-Achsen-Referenzpunkt hinausfahren. Die Fräsmotoren haben eine Leistung von 5,5/3,7 kW und eine maximale Drehzahl von 6.000 min-1.
