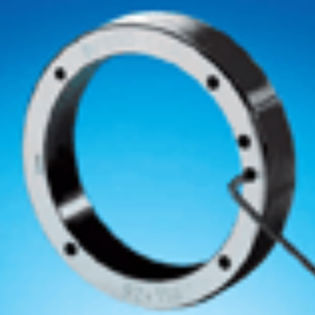

Präzisions-Ring LX series
BefestigungBlockierungStahl

Präzisions-Ring - LX series - Nadella Group - Befestigung / Blockierung / Stahl
Präzisions-Ring - LX series - Nadella Group - Befestigung / Blockierung / Stahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Präzision, Befestigung, Blockierung
Material
Stahl, geschliffen

Beschreibung

- Die LX-Ringe sind nach dem gleichen Prinzip wie die LF-Muttern aufgebaut und eignen sich daher hervorragend für die Befestigung von Teilen in Gehäusen oder Kammern. - Die axiale Kraft, die durch das Drehen des Hc-Gewindestiftes aktiviert wird, wird durch 90°-Keile auf die Gewindefeder übertragen. - Die daraus resultierende radiale Kraft wirkt auf die Gewindefeder. - Der Klemmdruck, der auf die Gewindefläche der Feder ausgeübt wird, ermöglicht eine kraftvolle Verriegelung. - Die Kontaktfläche senkrecht zur Gewindeseite ermöglicht das Einstellen und Arretieren aller Arten von Lagern sowie anderer mechanischer Elemente, die sehr genaue Toleranzen erfordern. - Zusätzlich zu den Kerben ermöglichen die Löcher auf der Vorderseite eine einfache Positionierung des Rings mit Hilfe eines Schraubenschlüssels. SPEZIFIKATIONEN - Werkstoff: Hochelastischer Grenzstahl - Periphere Einkerbungen: 4 bei 90° - Um die Rechtwinkligkeit und den minimalen Rundlauf der Muttern und Ringe zu gewährleisten, werden alle Bearbeitungen des Gewindes und der Auflagefläche in einer aufspannung. - Schraube: Gewindestift Typ Hc mit Kegelspitze 14.9 - Standardfertigung: - präzisionsgewinde der Klasse 4g - Feingeschliffene Gewinde - Rechtsgängiges Gewinde - Feingeschliffene Auflagefläche - Marquisierung auf der Gegenseite - Schwarzes Oxid AUSFÜHRUNGEN - Auf Anfrage sind auch andere Ausführungen erhältlich: - Linksgewinde - Zusätzliche Klemmfedern - Andere Größen - Andere Werkstoffe

---
