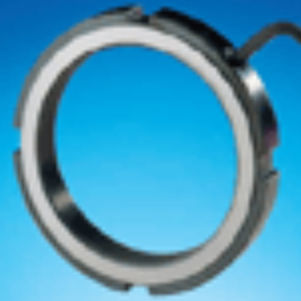

Sicherungsmutter LR series

StahlGewindemechanische Spannung

- LR-Muttern werden überall dort eingesetzt, wo eine starke radiale Klemmung erforderlich ist. - Die durch Drehen des Hc-Gewindestiftes aktivierte Radialkraft wird auf die Gewindefeder übertragen. - Die Kontaktfläche senkrecht zur Gewindeseite ermöglicht das Einstellen und Sichern aller Arten von Lagern sowie anderer mechanischer Elemente, die sehr genaue Toleranzen erfordern. SPEZIFIKATIONEN - Werkstoff: Hochelastischer Grenzstahl - Periphere Kerben: 4 x 90° - Um die Rechtwinkligkeit und den minimalen Rundlauf der Muttern und Ringe zu gewährleisten, werden alle Gewindeschneidarbeiten und die Bearbeitung der Kontaktflächen in einer Aufspannung durchgeführt. - Gewindestift: Typ Hc mit Zapfen 14,9 - Standardfertigung: - präzisionsgewinde der Klasse 4H - rechtsgewinde - Feingeschliffene Kontaktfläche - Marquisierung auf der gegenüberliegenden Seite - Schwarzes Oxid AUSFÜHRUNGEN - Auf Anfrage sind auch andere Ausführungen erhältlich: - Feingeschliffene Gewinde - Linksgewinde - 2 verdrillte Schrauben für erhöhtes Sicherungsmoment - Andere Größen - Andere Werkstoffe *Mit Hc-Gewindestiften erzielte Werte: Schraube M 6 - Anzugsmoment 8 Nm Schraube M 8 - Anzugsmoment 18 Nm Schraube M 10 - Anzugsmoment 36 Nm
