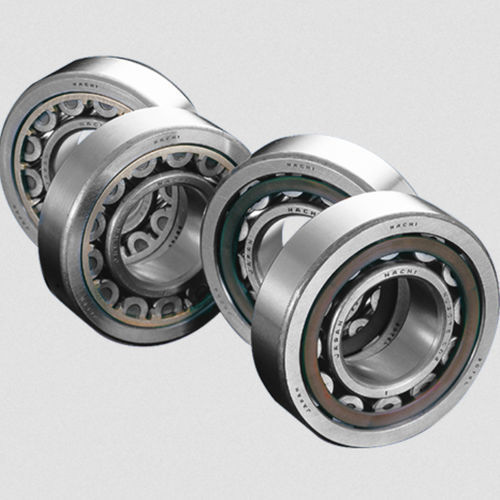

Zylinderrollenlager

RadialAxialzweireihig

Zylinderrollenlager bieten dank der Linien-berührung zwischen Lagerringen und Rollen hohe radiale Lagerbelastbarkeit und eignen sich auch für hohe Betriebsdrehzahlen. Die Rollen werden am Innen- oder Außenring zwischen festen Borden axial gehalten. Diese Konstruktion erleichtert den Ein- und Ausbau besonders dort, wo für beide Lagerringe feste Passungen notwendig sind. Je nach Verwendungszweck sind diese Lager mit unterschiedlich angeordneten Borden lieferbar. N,NJ,NF,NU,RNU: integrale Rippen (Flansche) NH,NP;NUP;NUH: integrale und lose Rippen NN,NNU: zweireihige Lager Konfigurationen mit integrierten Flanschen oder lose Rippen, sowohl auf den Innen- und Außenringen, können einen kleinen Teil der Axiallast tragen. Da diese Lagerart Axialkräfte bei Schiebebewegung zwischen den Kugeln und Flanschflächen unterstützt, ist die axiale Belastung begrenzt. Zweireihige Zylinderrollenlager werden für hohe Geschwindigkeiten und hochpräzise Anwendungen eingesetzt, wie: Hauptspindel-Unterstützung für Drehmaschinen, Fräsmaschinen, Bearbeitungszentren.
