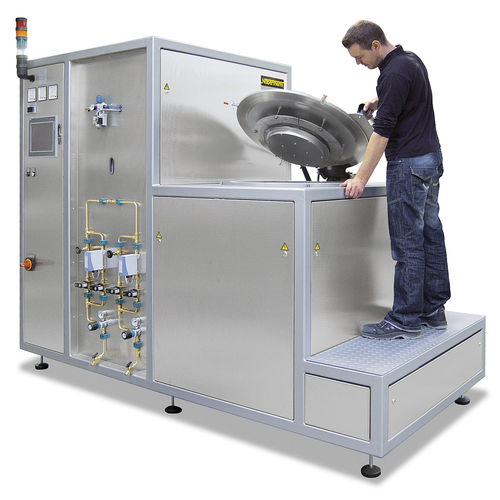

Schachtofen SVHT series

GasVakuumEdelgas

Die Retortenöfen der Baureihe SVHT bieten im Vergleich mit den VHT-Modellen (Seite 62 ff.) eine weitere Steigerung der Leistungsdaten hinsichtlich erreichbarem Vakuum und Maximaltemperatur. Durch die Ausführung als Schachtofen mit Wolframbeheizung lassen sich mit den Modellen SVHT ..-W Prozesse bis max. 2400 °C sogar im Hochvakuum realisieren. Die Modelle SVHT ..-GR mit Graphitbeheizung, ebenfalls als Schachtofen ausgeführt, können in Edelgasatmosphäre sogar bis max. 3000 °C betrieben werden. • Standardgrößen mit 2 oder 9 Liter Ofenraum • Ausgeführt als Schachtofen, Chargierung von oben • Rahmenbauweise mit eingesetzten Edelstahl-Strukturblechen • Doppelwandiger, wassergekühlter Edelstahlbehälter • Manuelle Bedienung der Prozessgas- und Vakuumfunktionen • Manuelle Begasung für ein nicht brennbares Prozessgas • Trittstufe vor dem Ofen für ergonomische Beschickungshöhe • Behälterdeckel mit Gasdruckstoßdämpfern • Schalt- und Regelanlage sowie Begasung integriert im Ofengehäuse • Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung • Weitere Standard-Produkteigenschaften, siehe Beschreibung der Standardausführung der • Einsetzbar für Prozesse: • unter Schutz- oder Reaktionsgasen oder im Vakuum unter Beachtung entsprechender Temperaturobergrenzen • Max. Vakuum je nach eingesetztem Pumpentyp bis 10-4 mbar • Beheizung: Graphitheizelemente, zylindrisch angeordnet • Isolierung: Graphitfilzisolierung • Temperaturmessung durch optisches Pyrometer
