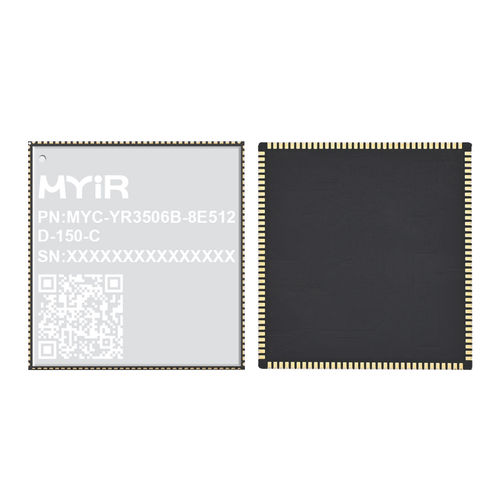

Computer-on-Modul / ARM® Cortex™ A7 Quad Core MYC-YR3506 series

EthernetUSB 2.0UART

Der RK3506B/RK3506J-Prozessor verfügt über eine Triple-Core-ARM-Cortex-A7-CPU, eine Cortex-M0-MCU, eine 2D-Grafikengine und Unterstützung für verschiedene Display-Schnittstellen. Sie bieten außerdem eine Reihe von Schnittstellen wie DSMC, FLEXBUS, Ethernet, USB2.0, CAN, SDIO/SD/MMC, I2C, SPI und UART und sind damit ideal für Stromversorgungsgeräte, Industrie-Gateways, Steuerungssysteme, HMIs, Displays und Smart-Home-Anwendungen, die hohe Zuverlässigkeit und Echtzeitverarbeitung erfordern. Das MYC-YR3506 ist ein kompaktes und robustes System-On-Module (SoM) mit den Abmessungen 37 mm x 39 mm. Es wird von dem Rockchip RK3506B/RK3506J Dreikern-ARM Cortex-A7-Prozessor angetrieben, der mit bis zu 1,5 GHz getaktet ist und durch eine 200 MHz Cortex-M0 MCU ergänzt wird. Das Modul enthält 256MB/512MB LPDDR3L-Speicher, 256MB Nand-Flash oder 8GB eMMC-Speicher und ein 32Kbit EEPROM. Es bietet umfangreiche Peripherie- und E/A-Konnektivität über eine 140-polige Castellated-Hole-Erweiterungsschnittstelle mit RGB-Ausgang, einem 2-Lane-MiPi-Ausgang mit 1,5 Gbps pro Lane und unterstützt eine maximale Auflösung von 1280x1280@60fps. Zusätzlich verfügt es über 2x 100Mbps Ethernet-Schnittstellen, 2x CAN FD-Schnittstellen, 6x UART und verschiedene andere Kommunikationsschnittstellen. Der MYC-YR3506 läuft unter Linux 6.1.99 und wird mit umfassender Dokumentation und Softwarepaketen geliefert. Damit ist er die ideale Wahl für intelligente Stromversorgungsgeräte der nächsten Generation, industrielle Gateways, industrielle Steuergeräte, Teach-Pendants, HMIs, kommerzielle Displays und Smart-Home-Anwendungen, die hohe Zuverlässigkeit und Echtzeitleistung erfordern. Das MYD-YR3506 Entwicklungsboard, das vom MYC-YR3506 SOM gespeist wird, bietet über die 140-polige Erweiterungsschnittstelle des SOMs eine umfassende Auswahl an Peripheriegeräten für sein Trägerboard.
