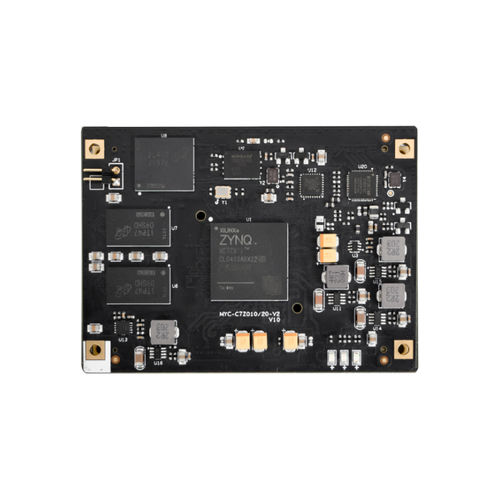

Computer-on-Modul / Dual-Core MYC-C7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™HDMI

Das MYC-C7Z010/20-V2 SOM und Entwicklungsboard basiert auf der Xilinx Zynq 7010/20-Plattform mit einem Dual-Core Cortex-A9 Prozessor. PS (ARM) und PL (FPGA) nutzen AXI-Hochgeschwindigkeits-On-Chip-Bus-Kommunikation mit einer Bandbreite der Gigabit-Klasse, wodurch der Kommunikationsengpass traditioneller ARM+FPGA-Architekturen effektiv überwunden wird. Darüber hinaus bietet er eine flexible Konfiguration umfangreicher Peripherieschnittstellen über den PL-Teil (FPGA), einschließlich serieller Ports, Ethernet-Ports, Videoschnittstellen und mehr, um die Erweiterungsanforderungen von industriellen Ethernet-Anwendungen zu erfüllen. Das MYC-C7Z010/20-V2 ist ein Linux-fähiges ZYNQ-basiertes System-On-Module (SOM), das entweder für Xilinx XC7Z010 oder XC7Z020 verfügbar ist. Es integriert den Dual Cortex-A9 + FPGA All Programmable SoC Baustein von Xilinx, 1GB DDR3 SDRAM, 4GB eMMC, 32MB quad SPI Flash, einen Gigabit Ethernet PHY, einen USB PHY und einen externen Watchdog. Zwei 140-polige Board-to-Board-Anschlüsse im 0,8-mm-Raster bieten eine große Anzahl von E/A-Signalen für ARM-Peripherie und FPGA-E/As, um Ihre Basisplatine zu erweitern. Es ist ideal für Ihr nächstes Embedded-Design und hilft Ihnen, den Entwicklungsaufwand zu reduzieren und die Markteinführung zu beschleunigen. Das MYD-C7Z010/20-V2-Entwicklungsboard nutzt alle Funktionen der leistungsstarken Dual-Core ARM Cortex-A9-Verarbeitungssysteme der Zynq-7010- und Zynq-7020-SoCs und der FPGA-Logikeinheit (Field Programmable Gate Array) der 7er-Serie von Xilinx, um über Header und Anschlüsse eine Vielzahl von Peripheriegeräten für die Basisplatine bereitzustellen, darunter ein serieller RS232-Port, vier USB-Host-Ports, ein Gigabit-Ethernet-Port, CAN, HDMI, LCD/Touchscreen, TF-Kartenslot, RTC, ein XADC-Header, um die Vorteile des Xilinx XADC
