Computer-on-Modul / Dual-Core MYC-Y7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™CAN-Bus

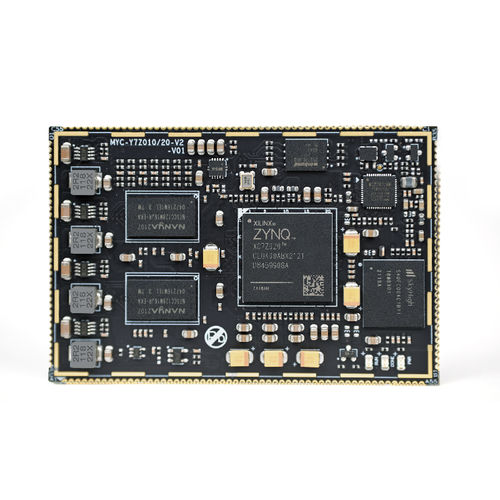

Das MYC-Y7Z010/20-V2 SOM und Entwicklungsboard basiert auf der Xilinx Zynq 7010/20-Plattform mit einem Dual-Core Cortex-A9 Prozessor. Die PS (ARM)- und PL (FPGA)-Komponenten nutzen die AXI-Hochgeschwindigkeits-On-Chip-Bus-Kommunikation mit einer Bandbreite der Gigabit-Klasse und überwinden damit effektiv den Kommunikationsengpass traditioneller ARM+FPGA-Architekturen. Darüber hinaus bietet er eine flexible Konfiguration umfangreicher Peripherieschnittstellen durch den PL-Teil (FPGA), einschließlich serieller Ports, Ethernet-Ports, Videoschnittstellen und mehr, um die Erweiterungsanforderungen von industriellen Ethernet-Anwendungen zu erfüllen. Das MYC-Y7Z010/20-V2 SOM ist ein industrietaugliches System-On-Module (SOM), das auf einem SoC der Xilinx Zynq-7000-Familie basiert und entweder in der Version XC7Z020 oder XC7Z010 erhältlich ist. Es hat den Zynq-7020 oder Zynq-7010 Baustein, 512MB DDR3 SDRAM, 4GB eMMC, 16MB quad SPI Flash, einen Gigabit Ethernet PHY und einen externen Watchdog auf dem Board integriert und bietet eine 1,27mm 180-pin Castellated-Hole Erweiterungsschnittstelle, um eine große Anzahl von I/O-Signalen für ARM-Peripherie und FPGA I/Os auf Ihr Basisboard zu erweitern. Das Modul ist Linux-fähig und unterstützt einen weiten Arbeitstemperaturbereich von -40 bis +85 Celsius, was ideal für industrielle Embedded-Anwendungen ist. MYIR bietet ein Entwicklungsboard MYD-Y7Z010/20-V2 zur Evaluierung des MYC-Y7Z010/20-V2 SOM an, das das MYC-Y7Z010/20-V2 als Controller-Board verwendet, indem es das SOM über eine 180-Pin Castellated-Hole-Schnittstelle mit 1,27 mm Pitch auf seinem Basisboard bestückt. Die Basisplatine verfügt über eine Vielzahl von Peripherieschnittstellen wie serielle Schnittstellen, USB-Host-Anschluss, drei Gigabit-Ethernet-Anschlüsse, CAN, TF-Kartensteckplatz, JTAG usw.
