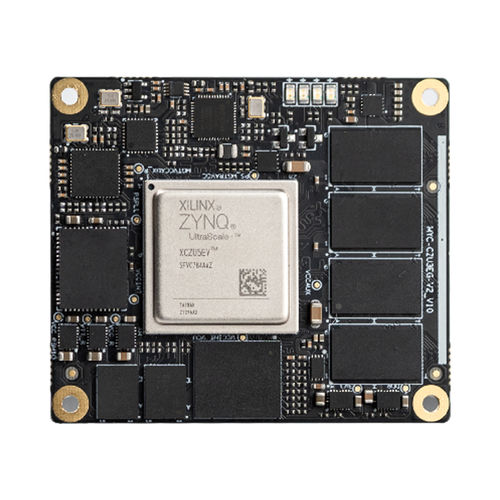

Computer-on-Modul / Arm® Cortex®-A53 Quad-core MYC-CZU3E series

HDMIDisplayPortSATA

MYC-CZU3EG/ZU4EV/ZU5EV-V2 SOM und Entwicklungsboard, basierend auf XILINX MPSoC voll programmierbarem Prozessor, dem branchenweit ersten heterogenen adaptiven SOC, 4-Core Cortex-A53 (UPTO 1,5ghz) +FPGA+GPU+VideoCodec (nur EV-Serie), Dual-Core Arm Cortex-R5F 16nm FinFET+ Programmierbare Logik, Arm Mali™-400MP2, H.264/H.265 Videocodec, beispiellose Leistung. Der MYC-CZU3EG/4EV/5EV-V2 ist ein leistungsfähiges MPSoC System-On-Module (SOM) basierend auf Xilinx Zynq UltraScale+ ZU3EG oder ZU4EV oder ZU5EV, das einen 1,2 GHz Quad-Core ARM Cortex-A53 64-Bit Anwendungsprozessor, einen 600MHz Dual-Core ARM Cortex-R5 Echtzeitprozessor, eine Mali400 Embedded GPU und eine umfangreiche FPGA Fabric bietet. Es verfügt über eine Standard-Speicherkonfiguration von 4 GB DDR4, 4 GB eMMC und 128 MB QSPI-Flash auf der Platine sowie über einen integrierten Ethernet-PHY, USB-PHY und ein Stromversorgungsmodul, um Steuerungs- und Verarbeitungsfunktionen als minimales eingebettetes System bereitzustellen. Es bietet einen einfachen Zugang zu Signalen, die zum oder vom MPSoC über zwei Samtec 0,5mm Pitch 160-Pin Razor Beam High-Speed Header übertragen werden. Das MYD-CZU3EG/4EV/5EV-V2 Entwicklungsboard mit MYIRs MYC-CZU3EG/4EV/5EV-V2 SOM bietet eine umfassende Plattform für Evaluierung und Prototyping mit Xilinx Zynq UltraScale+ MPSoC-Bausteinen. Erhältlich mit ZU3EG-, ZU4EV- und ZU5EV-Varianten, enthält dieses Setup wesentliche Komponenten wie DDR4-RAM, eMMC-Speicher, QSPI-Flash und verschiedene Konnektivitätsoptionen wie Ethernet und USB-PHYs. Das SOM wird über High-Speed-Sockel auf dem Basisboard MYD-CZU3EG/4EV/5EV-V2 montiert und unterstützt zahlreiche Peripheriegeräte und Schnittstellen wie USB 3.0, Gigabit Ethernet, CAN, TF-Kartensteckplatz, DisplayPort, PCIe, SATA, JTAG, HDMI, LCD, ARDUINO User Interface, PMoD, FMC und vier SFP+-Schnittstellen (für EV MPSoCs).
