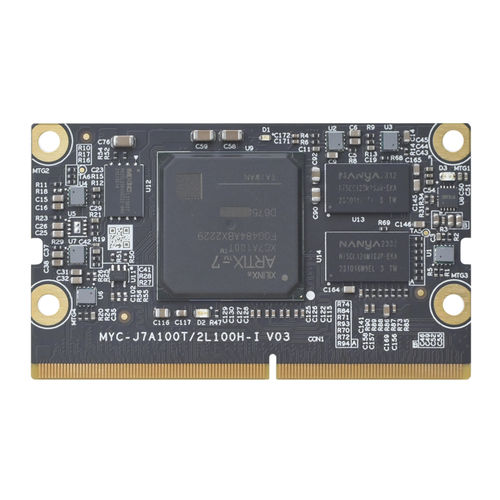

Computer-on-Modul / AMD MYC-J7A100T

DDR3 SDRAMSPImedizinisch

Der XC7A100T-2FGG484I ist ein FPGA-Chip aus der Artix-7-Serie, die für ihre Kosteneffizienz, ihren geringen Stromverbrauch und ihre hohe Leistung bekannt ist. Er bietet reichlich programmierbare Ressourcen, einschließlich 100K Logikzellen, 35K FPGA-Speichereinheiten und 120 I/O-Pins, wodurch er sich für eine Vielzahl von Anwendungen eignet. Mit einer Größe von nur 69,6 mm x 40 mm ist das MYC-J7A100T ein kompaktes System-On-Module (SOM), das auf dem leistungsstarken AMD/Xilinx XC7A100T FPGA (XC7A100T-2FGG484I) basiert, das zur AMD Artix-7 Familie gehört. Zusätzlich sind 512MB DDR3, 32MB QSPI FLASH und 32KB EEPROM onboard. Eine Vielzahl von IO-Signalen ist über den 260-poligen MXM-Gold-Finger-Edge-Kartenstecker im 0,5 mm Raster verfügbar, der eine einfache Verbindung mit MYIRs Standard-Basisplatine des MYD-J7A100T-Entwicklungsboards oder kundenspezifischen Basisplatinen von Anwendern ermöglicht. Darüber hinaus bietet das MYC-J7A100T SOM insgesamt 178 FPGA-IOs, 4 Paare von GTP-Hochgeschwindigkeits-Transceiver-Schnittstellen und eine JTAG-Schnittstelle. Von den 178 FPGA-IOs arbeiten 80 auf 3,3V-Pegel, während die restlichen 98 mit verschiedenen Pegeln (1,2/1,35/1,5/1,8/2,5/3,3V) benutzerkonfigurierbar sind. Das MYD-J7A100T Development Board besteht aus dem MYC-J7A100T SOM und einem speziell entwickelten Basisboard, das eine voll ausgestattete Plattform für die Evaluierung und Entwicklung von Lösungen auf Basis von AMD/Xilinx Artix-7 FPGAs bietet. Das MYD-J7A100T beinhaltet den XC7A100T (XC7A100T-2FGG484I) Baustein aus der Artix-7 Serie und erweitert eine Vielzahl von Peripheriegeräten und Schnittstellen auf dem Basisboard durch Anschlüsse und Header.
