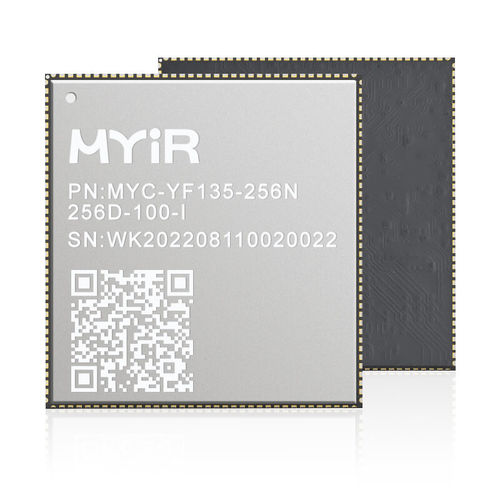

Computer-on-Modul / Solo / Dual core ARM® Cortex™-A7 MYC-YF13X series

Micro-SD-Kartenfür SIM-Karte4G

Der STM32MP135-Prozessor ist ein kostengünstiger, äußerst zuverlässiger Industrieprozessor, der auf einem Single-Core-Cortex-A7-Design basiert. Ausgestattet mit einer parallelen LD-TFT-Display-Schnittstelle und einer parallelen 16-Bit-Kamera-Schnittstelle. Der Prozessor unterstützt außerdem zwei Gigabit-Ethernet-Schnittstellen, zwei CAN-FD-Schnittstellen, zwei USB2.0-Schnittstellen und acht UART-Schnittstellen. Das MYC-YF13X ist ein kompaktes System-on-Module (SoM) mit einer Größe von nur 37mm x 39mm und einem 1GHz ARM Cortex-A7 Kern. Es hat DDR3L, Nand Flash oder eMMC und 32Kbit EEPROM an Bord. Eine Vielzahl von Peripherie- und IO-Signalen wird über die 148-polige Castellated-Hole-Erweiterungsschnittstelle im 1,0-mm-Raster herausgeführt. Dank der hohen Zuverlässigkeit, der umfangreichen Peripherieressourcen und der niedrigen Kosten kann der MYC-YF13X in einer Vielzahl von Anwendungen eingesetzt werden, z. B. in der Energieversorgung, der industriellen Steuerung, dem Industrie-Gateway, der industriellen HMI und vielen anderen. Das MYD-YF13X Entwicklungsboard besteht aus einem kompakten MYC-YF13X SOM und einer Basisplatine, die eine vollständige Evaluierungsplattform für den ST STM32MP135 Arm Cortex-A7 Prozessor bietet. Das MYC-YF13X SOM wird auf dem MYD-YF13X-Entwicklungsboard über eine 148-polige Wabenlochschnittstelle mit 1,0 mm Abstand montiert. Die Basisplatine bietet eine Fülle von Peripheriegeräten über Steckverbinder und Header, wie z.B. RS232, RS485, zwei USB 2.0 HOST und einen USB 2.0 OTG, zwei Gigabit Ethernet, CAN, einen Micro-SD-Kartenslot, eine USB-basierte Mini-PCIe 4G-Modulschnittstelle (mit einem SIM-Kartenhalter), eine LCD-Schnittstelle, eine Kamera-Schnittstelle, einen Audio-Eingang und -Ausgang sowie zwei Erweiterungsheader. Das Softwarematerial des MYC-YF13X umfasst unter anderem den Quellcode für alle Peripherie-Treiber für Linux sowie die zugehörigen Entwicklungstools.
