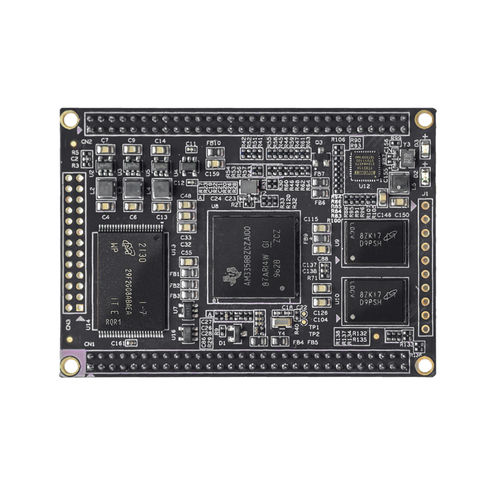

Computer-on-Modul / ARM Cortex-A8 MYC-C335X-V4 series

TI Sitara AM335XHDMICAN-Bus

Die AM335X-Serie zeichnet sich durch die hohe Leistung und den geringen Stromverbrauch des ARM Cortex-A8-Kerns aus und bietet die höchsten DMIPS bei gleichen Kosten. Außerdem bietet sie 3D-Grafikbeschleunigung und die Integration wichtiger Peripheriegeräte, um verschiedene Anwendungsanforderungen zu erfüllen. Optionale 3D-Grafikbeschleuniger mit einer Leistung von bis zu 20 M/tri/s, Unterstützung für LPDDR1/DDR2/DDR3-Speicher und unabhängige PRU-Subsysteme bieten zusätzliche Flexibilität beim Produktdesign. Die optionale Unterstützung von Ethercat und Profibus erfüllt die Anforderungen des Industriedesigns zusätzlich. Der MYC-C335X-V4 hat den AM335x-Prozessor, 512 MB DDR3-SDRAM, 512 MB Nand-Flash und einen Gigabit-Ethernet-PHY-Chip auf der Platine integriert und kann als Kern Ihres Embedded-Systems verwendet werden. Es verfügt über zwei 60-polige Erweiterungsstecker im 2,0-mm-Raster für die Verbindung mit dem Basisboard und bietet somit eine Schnittstelle für das Basisboard, um die meisten E/A-Signale zum und vom SOM zu übertragen, wie z. B. zwei serielle Ports, vier USB-Host-Ports, einen USB-OTG-Port, zwei Gigabit-Ethernet-Ports, einen CAN-, einen RS485-, einen Micro-SD-, einen HDMI-, einen LCD- und einen Touchscreen-Anschluss, die über Header und Anschlüsse auf dem Basisboard ausgeführt werden. Das MYD-C335X-V4 Development Board basiert auf der TI Sitara AM335x Familie von ARM Cortex-A8 MPUs, die mit einer Geschwindigkeit von bis zu 1 GHz arbeiten können. Die Basisplatine wurde mit einer breiten Palette von Funktionen und Peripheriegeräten erweitert, die die Unterstützung des MYC-C335X-V4 SOM und zusätzlicher Controller-Chips nutzen. Dazu gehören zwei serielle Anschlüsse, vier USB-Host-Anschlüsse, ein USB-OTG-Anschluss, zwei Gigabit-Ethernet-Anschlüsse, eine CAN-Schnittstelle, eine RS485-Schnittstelle, ein Micro-SD-Steckplatz, ein HDMI-Ausgang, Unterstützung für LCD-Displays, Touchscreen-Funktionalität und vieles mehr.
