Computer-on-Modul / ARM Cortex-A9 MYC-C437X-V2

RISCCAN-BusDDR3 SDRAM

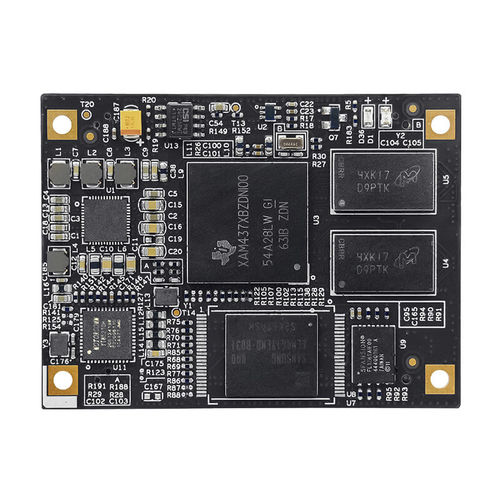

Das MYC-C437X-V2 SOM und das Entwicklungsboard basieren auf dem ARM Cortex-A9-Kern des TI AM437x-Prozessors, der einen SitaraTM ARM Cortex-A9 32-Bit-RISC-Mikroprozessor mit einer Taktrate von bis zu 1 GHz enthält. Er ist mit dem NEONTM SIMD Coprozessor ausgestattet und unterstützt den Vector floating-point (VFPv3) Coprozessor. Die Karte verfügt außerdem über 32 KB L1-Befehls- und Daten-Hochgeschwindigkeits-Caching sowie 256 KB L2 oder L3-Cache. Darüber hinaus unterstützt es 32-Bit-LPDDR2-, DDR3- und DDR3L-Speichertypen sowie Universalspeicher (NAND, NOR, SRAM usw.) mit bis zu 16-Bit-ECC. Das MYC-C437X-V2 ist ein kostengünstiges, kompaktes SOM (System-On-Module), das auf 1 GHz Sitara AM437x ARM Cortex-A9 Prozessoren von Texas Instruments (TI) basiert und 3D-Grafikbeschleunigung für reichhaltige grafische Benutzeroberflächen, PRU-ICSS für Industrieprotokolle, eine verbesserte Vector Floating Point (VFP) Einheit und andere Peripheriegeräte und Schnittstellen wie Quad-SPI, duale parallele Kameras, zwei unabhängige 8-Kanal-ADCs, etc. unterstützt. Es integriert 512MB DDR3 SDRAM, 4GB eMMC Flash, 32KB EEPROM, Gigabit Ethernet PHY und Power Management IC TPS65218 auf dem Board und überträgt die meisten E/A-Signale zum und vom SOM über zwei 0,8mm Pitch 2*50-pin Board-to-Board Erweiterungsstecker Das MYD-C437X-V2 Entwicklungsboard verwendet das MYC-C437X-V2 SOM als Kern-Controller-Board, das die Kernkomponenten wie den AM437x Prozessor, 512MB DDR3, 4GB eMMC, 32KB EEPROM, Gigabit PHY und PMIC (TPS65218) integriert. Das MYC-C437X-V2 wird über zwei 2*50-polige Board-to-Board-Steckverbinder im 0,8-mm-Raster auf die Basisplatine MYD-C437X-V2 montiert.
