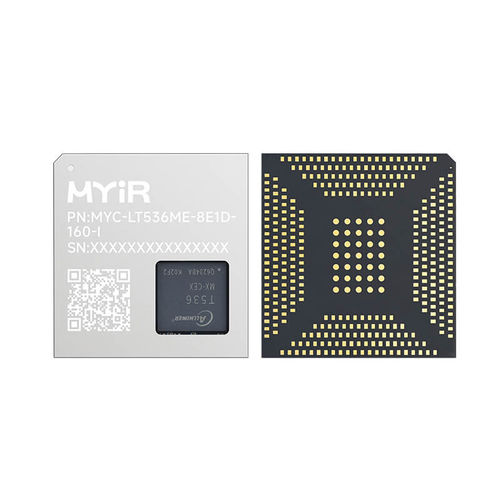

Computer-on-Modul / M.2 2280 MYC-LT536 series

RISCARM ArchitekturARM® Cortex®-A55 Quad-core

Der Prozessor der Serie Allwinner T536 ist ein industrietauglicher Anwendungschip auf Basis der ARM-Architektur, der speziell für leistungsstarke Embedded-Anwendungen mit geringem Stromverbrauch entwickelt wurde. Er integriert eine Quad-Core-Cortex-A55-CPU, einen E907-Coprozessor, eine 2 TOPS-NPU, eine G2D-Grafikengine und eine 4K-VPU für die Videodekodierung und -kodierung. Das MYC-LT536 ist ein kompaktes System-On-Module (SOM), das auf dem Allwinner T536-Prozessor basiert und nur 43 mm x 45 mm misst (T536MX-CEX/T536MX-CEN2). Es verfügt über eine Quad-Core ARM Cortex-A55 CPU mit 1,6GHz und eine RISC-V E907 MCU mit 600MHz. Das Modul unterstützt eine 2Tops NPU (nur für T536MX-CEN2), 2D-Grafik und eine VPU für 4K-HD-Video-Codec-Fähigkeiten. Das MYC-LT536 enthält den T536-Prozessor und bietet Onboard-Optionen von 1GB/2GB/4GB LPDDR4-Speicher, 8GB/16GB/32GB eMMC-Speicher, ein 32Kbit EEPROM und ein Power Management IC (PMIC). Es verfügt über eine 381-Pin-Erweiterungsschnittstelle in einem LGA-Gehäuse, das das Auflöten auf Basisplatinen vereinfacht. Diese Schnittstelle ermöglicht es der Basisplatine, die meisten E/A-Signale zum und vom SOM zu übertragen. MYIR bietet das MYD-LT536 Development Board für die Evaluierung des MYC-LT536 SOM an. Dieses Board wird durch Auflöten des MYC-LT536 auf eine Basisplatine montiert, die als Erweiterungsplatine speziell für die Verwendung mit dem MYC-LT536 SOM dient. Es ist mit zwei USB2.0-, einer USB-Type-C-Debug-Schnittstelle, zwei Gigabit-Ethernet-, einer USB-zu-10/100-Mbps-Ethernet-Schnittstelle, einer Local-Bus-Schnittstelle, einem WiFi/Bluetooth-Modul, einem Micro-SD-Kartenslot und einer NVMe-PCIe-M.2-2280-SSD-Schnittstelle ausgestattet. Das Board verfügt außerdem über diverse Multimedia-Schnittstellen, wie eine LVDS-Display-Schnittstelle und eine Audio-Schnittstelle.
