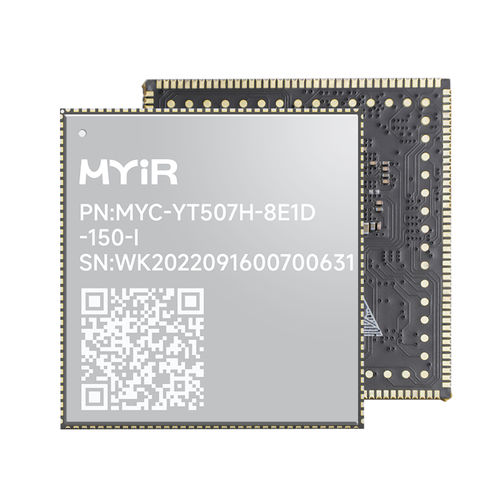

Computer-on-Modul / Arm® Cortex®-A53 Quad-core MYC-YT507H series

HDMIMini-PCIeDDR3 SDRAM

Der T507-Prozessor verfügt über eine Quad-Core-Cortex-A53-CPU, einen G31 MP2-Grafikprozessor, einen dynamischen 32-Bit-DDR3/LPDDR3/DDR4/LRDDR4-Direktzugriffsspeicher, eine Mehrkanal-Videoausgangsschnittstelle (RGB/2*LVDS/HDMI/CVBS) OUT) und eine Mehrkanal-Videoeingangsschnittstelle (MIPI CSI/Parallel CSI). Der Chip unterstützt 4K@60fps H.265-Decodierung, 4K@25fps H.264-Codierung, DI, 3D-Rauschunterdrückung, automatisches Farbabstimmungssystem und Leiter-Korrekturmodul, die eine reibungslose Benutzererfahrung und professionelle visuelle Effekte bieten können. Das MYC-YT507H ist ein kompaktes System-On-Module (SOM), das auf dem Industrieprozessor Allwinner T507-H basiert, der mit einer 1,5 GHz Quad-Core Cortex-A53 CPU und einer Mali-G31 MP2 GPU zur Allwinner T5 Serie gehört. Der Prozessor ist AEC-Q100-zertifiziert und zielt auf die neue Generation der Automobilmärkte ab. Außerdem sind 1GB/2GB LPDDR4, 8GB eMMC, 32Kbit EEPROM und Power management IC (PMIC) integriert. Das SMD-Gehäuse spart Steckerkosten. Eine Vielzahl von Peripherie- und IO-Signalen ist über die 164-poligen Castellated-Hole- und 58-poligen LGA-Erweiterungsschnittstellen im 1,0-mm-Raster zugänglich. MYIR bietet das MYD-YT507H Entwicklungsboard für die Evaluierung des MYC-YT507H Moduls. Es nutzt alle Vorteile der Allwinner T5 MPU, um eine Vielzahl von Peripheriegeräten und Schnittstellen zur Basisplatine zu erforschen, darunter serielle Ports, ein Gigabit Ethernet und ein 10/100M bps Ethernet, zwei USB 2.0 HOST und ein USB 2.0 OTG, ein TF-Kartensteckplatz sowie eine USB-basierte 4G Mini PCIE-Schnittstelle. Er verfügt über eine DVP-Kameraschnittstelle und eine MIPI-CSI-Schnittstelle für den Anschluss von Kameramodulen. Außerdem unterstützt es mehrere Videoausgangsschnittstellen wie duale LVDS-, HDMI- und CVBS-Outputs, um eine unterschiedliche Anzeige auf zwei Bildschirmen zu ermöglichen.
