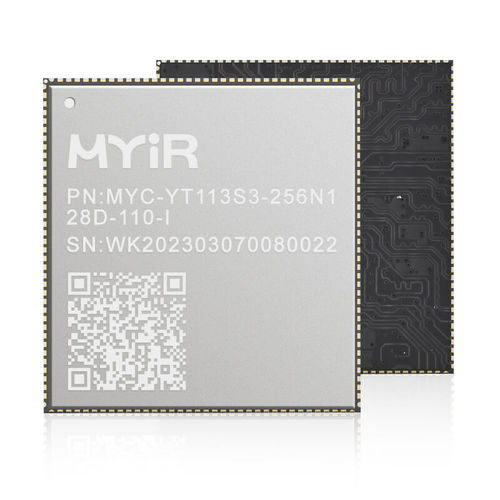

Computer-on-Modul / ARM® Cortex™ A7 Quad Core MYC-YT113X series

Micro-SD-Kartenfür SIM-KarteCAN-Bus

T113-S3 Prozessor mit Dual-Core A7@1.2GHz, geeignet für kostengünstige Gateway-Produkte und kommerzielle Display-Produkte, mit reichhaltiger Multimedia-Schnittstelle MIPI-DSI/RGB/LVDS/Parallel CSI, unterstützt 1080P@60FPS-Display; Darüber hinaus, Kamera-Schnittstelle (Parallel-CSI), Display-Schnittstelle (MIPI-DSI/LVDS/RGB), USB2.0-Schnittstelle, CAN-Schnittstelle, Gigabit Ethernet und andere Schnittstellen. Mit einer Größe von nur 37mm x 39mm ist der MYC-YT113X ein kostengünstiger Embedded ARM SoM, der auf dem Allwinner T113-S3 Prozessor basiert, der bis zu 1,2GHz Dual-Core ARM Cortex-A7 MPU mit integriertem 128MB DDR3, Single-Core HiFi4 DSP, Robust Video Engine und einer breiten Palette an Peripherie wie Gigabit Ethernet, 2 x CAN, 2 x USB2.0, 6 x UART, etc. bietet. Der MYC-YT113X nutzt alle Funktionen des T113-S3 Prozessors und verfügt über Standardkonfigurationen für 256MB Nand Flash oder 4GB eMMC als externe Speicheroptionen. Eine Reihe von Peripherie- und IO-Signalen sind über eine 140-Pin-Erweiterungsschnittstelle mit 1,0 mm Rasterabstand zugänglich (Castellated-Hole). Er kann mit Linux betrieben werden und eignet sich für Anwendungen wie HMI, industrielle Automatisierung, Anzeige- und Steuerungsterminals. MYIR bietet das MYD-YT113X Development Board für die Evaluierung des MYC-YT113X an. Es nutzt alle Vorteile der Allwinner T113-S3 MPU, um eine Vielzahl von Peripheriegeräten und Schnittstellen zum Basisboard zu erforschen, darunter serielle Ports, ein Gigabit-Ethernet, zwei USB 2.0 HOST und ein USB 2.0 OTG, ein Micro-SD-Kartensteckplatz, ein M.2-Sockel für ein USB-basiertes 4G/5G LTE-Modul mit zwei SIM-Kartenhaltern, ein USB2.0-basiertes WiFi-Modul, ein GPIO/I2C/UART/SPI/CAN-Erweiterungsanschluss, Audioeingang/-ausgang und eine LVDS-Display-Schnittstelle.
