Das MYC-JX8MMA7 SOM und die Entwicklungsplatine basieren auf einer ARM+FPGA-Architektur, wobei die FPGA-Seite für die Hochgeschwindigkeitsdatenerfassung und -verarbeitung und die ARM-Seite für die Datenverarbeitung, Steuerung, Kommunikation und Anzeige verwendet wird.

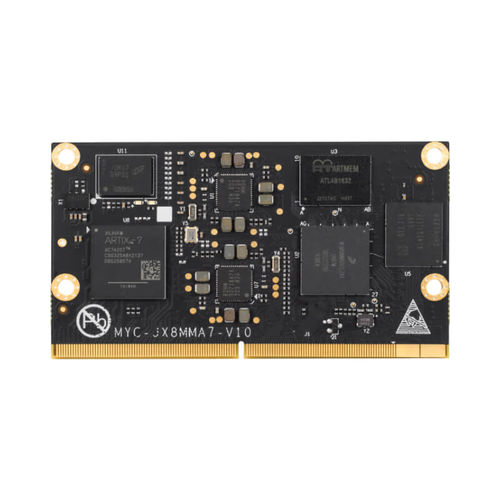

Mit einer Größe von 82mm x 45mm übernimmt das MYC-JX8MMA7 SOM die Verarbeitungsarchitektur von ARM+FPGA Embedded System. Es ist ein kompaktes System-On-Module (SOM), das auf einem 1,8 GHz NXP i.MX 8M Mini Quad-Core ARM Cortex-A53 plus 400 MHz Cortex-M4 Prozessor und einem integrierten Xilinx XC7A25T Artix-7 FPGA basiert. Das SOM nutzt die Vorteile der ARM MPU voll aus, um leistungsstarke Multimedia-Fähigkeiten für Datenverarbeitung, Steuerung, Kommunikation und Anzeige sowie genügend FPGA-Ressourcen für Hochgeschwindigkeitsdatenerfassung, -verarbeitung und AD-Modul-Erweiterung zu bieten.
Das MYD-JX8MMA7 Entwicklungsboard bietet eine komplette Evaluierungsplattform für das SOM. Eine Vielzahl von Peripherieschnittstellen sind auf dem Basisboard vorhanden, wie z.B. zwei USB-Host- und eine OTG-Schnittstelle, ein Gigabit-Ethernet, zwei SFP-Netzwerkschnittstellen, eine WiFi/Bluetooth-Modulschnittstelle, eine USB 2.0-basierte M.2 Key B 5G-Modulschnittstelle, LVDS- und HDMI-Displayschnittstellen, MIPI- und Parallel-CSI-Schnittstellen, Audio, ein 2x 20-poliger UART/I2C/SPI/GPIO-Erweiterungsstecker, der mit der Raspberry Pi-Schnittstelle kompatibel ist, usw.
Die Software-Informationen für das MYC-JX8MMA7 SOM und das Entwicklungsboard umfassen unter anderem U-Boot, Linux, den Quellcode aller Peripherie-Treiber und QT5-basierte MEasy HMI V2.0 systembezogene Entwicklungswerkzeuge. Die Dokumentation umfasst Produkthandbücher, Hardware-Benutzerhandbücher, Hardware-Design-Anleitungen, Baseboard-PDF-Schaltpläne sowie Linux-Software-Evaluierungs- und Entwicklungsanleitungen
---
