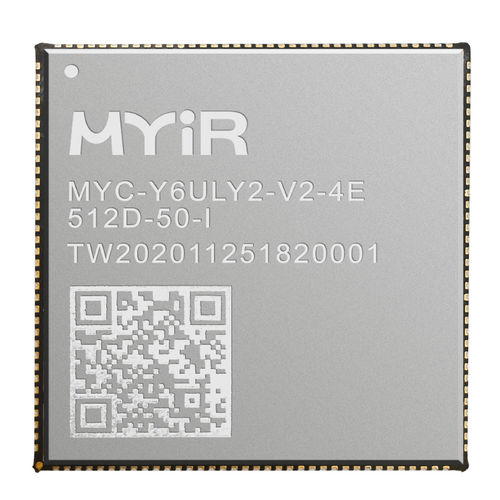

Computer-on-Modul / ARM® Cortex™ A7 Quad Core MYC-Y6ULX-V2 series

NXP i.MX6für SIM-KarteMini-PCIe

Das nur 37 mm x 39 mm große MYC-Y6ULX-V2 ist ein System-On-Module (SoM), das mit einem Shield abgedeckt ist und von einem NXP i.MX 6UltraLite / 6ULL Prozessor auf Basis der ARM Cortex-A7 Architektur angetrieben wird. Mit einer Auswahl an G2- und Y2-Unterfamilienprozessoren, die mit 528 MHz laufen, und integrierten 256 MB DDR3 und 256 MB Nand-Flash (4 GB eMMC-Flash ist optional) bietet das MYC-Y6ULX-V2 eine hohe Leistung bei extrem effizientem Stromverbrauch, die auf Anwendungen in den Bereichen Industriesteuerung, Kommunikation, HMI, Smart Healthcare und Internet of Things (IoT) ausgerichtet ist. Es führt so viele periphere Signale und IOs über eine 140-Pin-Erweiterungsschnittstelle im 1,0-mm-Raster aus, dass der Kunde sein nächstes Embedded-Design erweitern kann. Das Modul ist für den Betrieb mit Linux vorbereitet und unterstützt den industriellen Betriebstemperaturbereich von -40 bis +85 Celsius. MYIR bietet auch ein Entwicklungsboard MYD-Y6ULX-V2 an, das auf dem System-On-Modul MYC-Y6ULX-V2 mit einer speziell entwickelten Basisplatine aufgebaut ist. Eine Vielzahl von Peripherieschnittstellen wurde über Header und Anschlüsse auf die Basisplatine gebracht, darunter serielle Ports, zwei USB-Host-, ein USB-OTG-, zwei 10/100Mbps-Ethernet-, CAN-, Kamera-, LCD-, Audio-, TF-Karten- sowie eine Mini-PCIe-Schnittstelle für ein 4G-LTE-Modul. Das Board verfügt außerdem über ein integriertes WiFi-Modul mit externer Antenne, um drahtlose Kommunikation zu ermöglichen. Zusammen mit einigem Kabelzubehör ist das MYD-Y6ULX-V2 eine komplette Evaluierungsplattform und ein Referenzdesign für die Entwicklung auf Basis des i.MX 6UL / i.MX 6ULL Cortex-A7 Prozessors. Das Softwarematerial von MYC-Y6ULX-V2 umfasst unter anderem den Quellcode für alle Peripherie-Treiber für Linux-, Ubuntu- und Edge-Systeme sowie die zugehörigen Entwicklungswerkzeuge.
