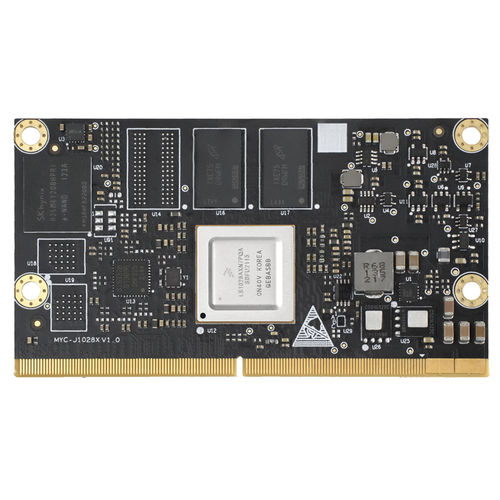

Computer-on-Modul / Dual-Core MYC-J1028X

NXPArm® Cortex®-A72 Dual-coreMini-PCIe

Das MYC-J1028X SOM und das Entwicklungsboard sind mit dem LS1028A-Prozessor mit einer Dual-Core-Cortex™-A72-CPU mit 1,5 GHz ausgestattet, einschließlich Ethernet-Switches und Ethernet-Controllern für zeitkritische Netzwerke (TSN); zwei leistungsstarke 64-Bit-Arm®v8-Kerne unterstützen die Echtzeitverarbeitung für die industrielle Steuerung; der eingebaute Grafikprozessor und der LCD-Controller ermöglichen es dem Human Machine Interface (HMI)-System, eine neue Generation von Schnittstellen zu unterstützen. Das MYC-J1028X SOM misst 45 mm x 82 mm und ist ein hochleistungsfähiges Embedded Core Board für Industrie- und Automobilanwendungen. Es basiert auf dem NXP LS1028A SoC der Layerscape-Familie und verfügt über 1,5 GHz Dual-Arm-Cortex-A72-Kerne mit integrierter 3D-GPU für HMI sowie einen TSN-fähigen Ethernet-Switch und Ethernet-Controller zur Unterstützung konvergierter IT- und OT-Netzwerke. Der MYC-J1028X verfügt über 2 GB DDR4 und unterstützt mehrere externe Speicheroptionen wie 8 GB eMMC (Standard), QSPI NAND Flash (DNP) und XSPI NOR Flash (DNP). Es verfügt über einen 32Kbit EEPROM und einen Temperatursensor auf der Rückseite des Boards. Eine Reihe von Peripherie- und IO-Signalen sind über einen 314-poligen MXM 3.0 Gold-Finger-Edge-Kartenanschluss im 0,5 mm Raster zugänglich. Das MYD-J1028X Development Board verwendet das MYC-J1028X als Kern-Controller-Board und hat die Eigenschaften des LS1028A-Prozessors erforscht, um als solides Referenzdesign für die Entwicklung von Kunden zu dienen. Die Basisplatine verfügt über reichhaltige Peripheriegeräte durch Anschlüsse und Header, wie z.B. einen USB3.0 Host, fünf Gigabit TSN Ethernet, eine M.2 Key E basierte WiFi-Modulschnittstelle, eine USB 3.0 M.2 Key B basierte 5G-Modulschnittstelle, eine M.2 Key B basierte SSD-Modulschnittstelle
