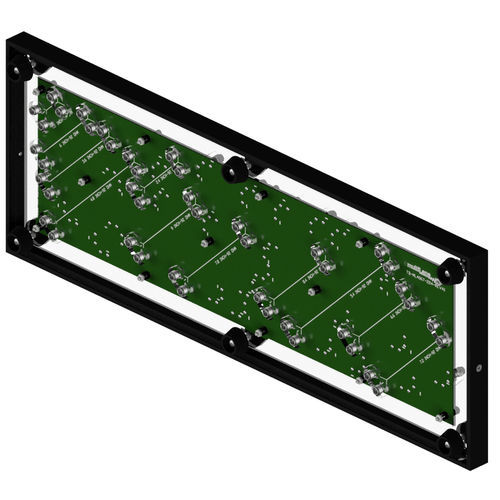

Elektrotechnik-Testmodul ML4067-224

ImpedanzStromimpulsDichtheit

Das 112G/224G-HSIO-Ökosystem zwingt Halbleiter- und Systemanbieter dazu, sich auf neue Techniken und Technologien zu verlassen, um ihre Designs zu validieren. Neuartige Entzerrungsmethoden tragen die Hauptverantwortung für die Wiederherstellung verlustbehafteter Signale und müssen in realistischen Umgebungen charakterisiert werden. Die MultiLane-Kanalemulationskarten/ISI-Karten sind ein ideales Werkzeug für diesen Zweck. Ausgestattet mit einer Vielzahl von sorgfältig entworfenen differentiellen Testspuren, fügt dieses passive Testzubehör präzise ISI (Intersymbol-Interferenz) hinzu, um DSPs, Module, Getriebe oder andere relevante Systeme in realen Umgebungen zu kalibrieren oder zu testen. Die ML4067-224 Kanalemulationskarte enthält 11 Leiterbahnen mit Längen von 1,2 bis 9 Zoll und Zielverlusten von 4 bis 30 dB bei der Nyquist-Zielfrequenz von 53,125 GHz. Das ML4067-224 ist ein einfach zu bedienendes, kompaktes und tragbares Design. Alle Leiterbahnen sind mit 1-mm- oder 1,85-mm-Steckern abgeschlossen. Typische Anwendungen: - IC-Validierung - Belastungsprüfung von Empfängern - Überprüfung der Rx-Entzerrung - Kanalemulation von OIF-CEI-112/224G und relevanten IEEE 802.3 Standards wie dj, bs, ck, etc. Hauptmerkmale - Der ML4067-224 verfügt über 11 Leiterbahnen auf der Oberseite, mit einer Leiterbahnimpedanz von 92 Ohm - Er verfügt über 11 zusätzliche Leiterbahnen auf der Unterseite mit einer Leiterbahnimpedanz von 100 Ohm - Der für alle Leiterbahnen geltende Verlust liegt zwischen 4 dB und 30 dB - Ziel-Nyquist-Frequenz von 53,125 GHz - Die gesamte Platine ist in 1-mm- oder 1,85-mm-Steckern erhältlich
