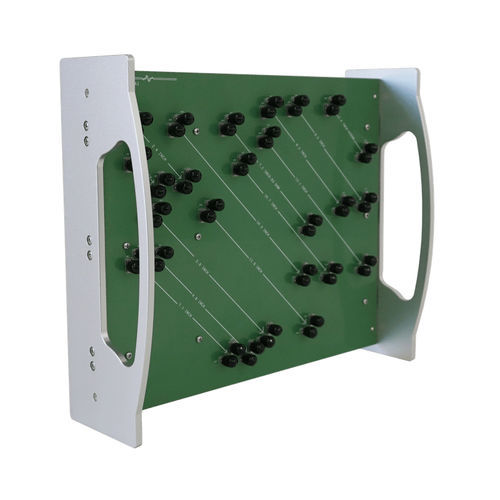

Elektrotechnik-Testmodul ML4067-112

ImpedanzTransceivertragbar

Das 112G-HSIO-Ökosystem zwingt Halbleiter- und Systemanbieter dazu, sich auf neue Techniken und Technologien zu verlassen, um ihre Designs zu validieren. Neuartige Entzerrungsmethoden tragen die Hauptverantwortung für die Wiederherstellung verlustbehafteter Signale und müssen in realistischen Umgebungen charakterisiert werden. Das MultiLane ML4067-112-24/18 112G-Kanal-Board ist ein ideales Werkzeug für diesen Zweck. Ausgestattet mit einer Vielzahl von sorgfältig entworfenen differentiellen Testspuren, fügt dieses passive Testzubehör präzise ISI (Intersymbol-Interferenz) hinzu, um DSPs, Module, Getriebe oder andere relevante Systeme in realen Umgebungen zu kalibrieren oder zu testen. Die ML4067-112-24 Kanalemulationskarte enthält 13 Leiterbahnen mit Längen von 1,2 bis 14,3 Zoll und Zielverlusten von 2 bis 24 dB bei der Nyquist-Zielfrequenz von 26 GHz. Das ML4067-112-24 ist ein einfach zu bedienendes, kompaktes und tragbares Design. Alle Leiterbahnen sind mit 2,4-mm-Steckern abgeschlossen. Hauptmerkmale Der ML4067-112-24 verfügt über eine Vielzahl von Merkmalen: - 13 Leiterbahnen: 11 Leiterbahnen mit 100 Ohm und 2 Leiterbahnen mit 93 Ohm - Dämpfungswerte von 2 dB bis 24 dB mit einer Schrittweite von 2 dB - 6 dB Leiterbahn ist nicht verfügbar - Leiterbahnlängenbereich von 1,2 bis 14,3 Zoll - Ziel-Nyquist-Frequenz von 26 GHz - Für jede Kanalplatine werden ein individueller Prüfbericht und S-Parameter-Dateien bereitgestellt
