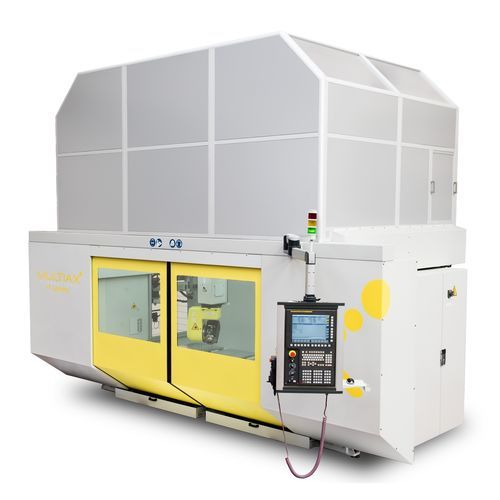

CNC-Bearbeitungszentrum / 5-Achs P
mit schwenkbarer Spindelmit mobilem Portalfür Aluminium

CNC-Bearbeitungszentrum / 5-Achs - P - Multiax International CNC srl - mit schwenkbarer Spindel / mit mobilem Portal / für Aluminium
CNC-Bearbeitungszentrum / 5-Achs - P - Multiax International CNC srl - mit schwenkbarer Spindel / mit mobilem Portal / für Aluminium
CNC-Bearbeitungszentrum / 5-Achs - P - Multiax International CNC srl - mit schwenkbarer Spindel / mit mobilem Portal / für Aluminium - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von Multiax International CNC srl

Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
mit schwenkbarer Spindel
Struktur
mit mobilem Portal
Bearbeitetes Material
für Aluminium, für Kupfer, für Nichteisenmetalle, für Messing, für Verbundstoffe, für Holz, für Kunststoff, für Keramik
Spindelnase
HSK A-63, HSK F63, HSK-E40, HSK-E32
Anzahl Werkzeuge
24 Werkzeuge, 32 Werkzeuge, 16 Werkzeuge, 8 Werkzeuge
Zuatzfunktion
Schneid, Bohr, Anfasungsbearbeitung
Anwendungsbereich
für die Automobilindustrie, für die Luftfahrtindustrie, für die Raumfahrtindustrie, für die Medizintechnik, für die Luftfahrt, für Möbel, zur Bearbeitung von Graphit, für die Kunststoffindustrie, für Fahrzeuge, für die holzverarbeitende Industrie
Weitere Eigenschaften
kompakt, CE, mit Palettenwechsler, Ultraschall, Einkopf, mit ausrichtbarem Kopf, Durchlauf, Kontur
X-Hub

1.800 mm, 2.600 mm, 3.100 mm
(70,87 in, 102,36 in, 122,05 in)

Y-Hub

1.500 mm, 3.000 mm
(59,06 in, 118,11 in)

Z-Hub

900 mm, 1.200 mm
(35,43 in, 47,24 in)

Rotationsgeschwindigkeit

Max: 24.000 rpm
(150.796 rad.min-1)

Min: 18.000 rpm
(113.097 rad.min-1)

Leistung

Max: 15 kW
(20,39 hp)

Min: 10 kW
(13,6 hp)

Maximalhöhe des Werkstücks

Max: 1.200 mm
(47 in)

Min: 1 mm
(0 in)

Tischrotation (C-Achse)

Max: 500 °

Min: 1 °

Vorrückgeschwindigkeit X-Achse

Max: 84.000 mm/min
(55 in/s)

Min: 0 mm/min
(0 in/s)

Vorrückgeschwindigkeit Y-Achse

Max: 84.000 mm/min
(55 in/s)

Min: 0 mm/min
(0 in/s)

Vorrückgeschwindigkeit Z-Achse

Max: 40.000 mm/min
(26 in/s)

Min: 0 mm/min
(0 in/s)

Maximale Tischlast

Max: 50.000 kg
(110.231 lb)

Min: 810 kg
(1.786 lb)

Werkzeuggewicht (max.)

Max: 15 kg
(33,1 lb)

Min: 0 kg
(0 lb)

Positioniergenauigkeit

Max: 45 µm

Min: 25 µm

Wiederholbarkeit

Max: 23 µm

Min: 12 µm

Werkzeugwechselzeit

Max: 16 s

Min: 8 s

Gesamtgewicht

Max: 10.000 kg
(22.046,23 lb)

Min: 6.000 kg
(13.227,74 lb)

Gesamtlänge

Max: 6.800 mm
(267,7 in)

Min: 5.500 mm
(216,5 in)

Gesamtbreite

3.200 mm, 6.000 mm
(126 in, 236,2 in)

Gesamthöhe

3.600 mm, 4.200 mm
(141,7 in, 165,4 in)

Beschreibung

Das modernste CNC-5-Achsen-Bearbeitungszentrum für Verbundwerkstoffe ist kompakt, geschlossen, mit einer beweglichen Brücke konstruiert, um hochpräzise 3D-Bearbeitungen durchzuführen. Die Brücke liegt dabei in X-Richtung auf dem Maschinenrahmen auf und wird in Y-Richtung mittels einer doppelten Masters/Slave-Antriebskonfiguration verfahren. An der Brücke ist der Z-Schlitten mit angebauter pneumatisch gewichtskompensierter Z-Achse in X-Richtung verfahrbar. Für die Maschine sind viele Optionen verfügbar. Damit wird eine breite Palette von Konfigurationen ermöglicht, um sehr spezifische Anforderungen zu erfüllen. Typische Anwendungen für diese außerordentlich erfolgreichen 5-Achsen-CNC-Bearbeitungszentren, sind mittelschwere Bearbeitungen in verschiedensten Einsatzfällen.. Dazu gehören häufige CNC-Schneide-/Bohr- oder Fräsbearbeitungen an Aluminiumlegierungen, Werkzeugplatten, Kernmaterialien wie Waben-Ultraschallschneiden, Verbundwerkstoffen und Faserverbundwerkstoffen.
