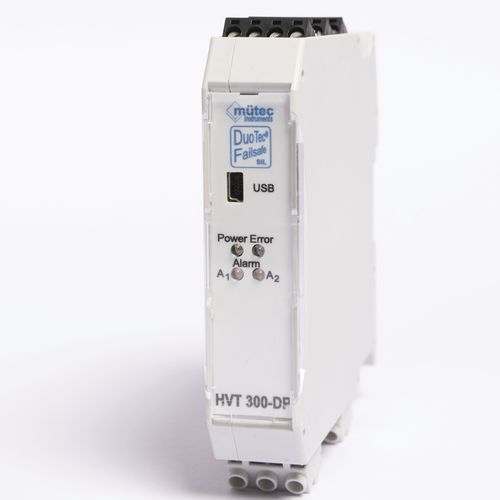

DC-Spannungsmessumformer HVT 300-DP

DIN-SchieneprogrammierbarSIL2

Der HVT 300-DP ist ein SIL2-zertifizierter Differenzspannungs-Messumformer Der HVT 300-DP verfügt über 2 frei konfigurierbare Alarm-Relais und 2 SIL-Relais sowie einen analogen 4-20 mA Ausgang. Er kann über eine Software per USB frei konfiguriert werden. Zahlreiche Überwachungsfunktionen, wie z.B. eine Kabelbruchüberwachung oder ein Memory-Check, stellen einen fehlerfreie Funktion sicher. Der HVT 300-DP wird eingesetzt, um die Spannungsdifferenz zwischen zwei Punkten zu messen. Eine typische Anwendung ist die Überwachung des Erdschluss bei Elektrolyseuren. Da diese nicht geerdet sind, aber auf einem ähnlichen elektrischen Potential wie die Hauserde laufen müssen, empfiehlt es sich, beide Werte kontinuierlich und eigensicher zu überwachen. Bei Abweichungen wird Alarm ausgelöst. Größere Abweichungen sind ein Hinweis, dass es im Flüssigkeitsstrom am Elektrolyseur zu Blockaden gekommen ist. EIGENSCHAFTEN: - Redundanter Spannungseingang für bis zu +/- 250VDC - Differenzspannungs-Transmitter in DuoTec-Technologie mit Selbstüberwachung entspr. IEC/EN 61508 - Zertifiziert nach IEC 61508 SIL2 - FIT = 37 - Messbereich: 0-max. +/- 250VDC - Ausgang: 0/4-20 mA - 2 individuell einstellbare Grenzwerte (2 Relaiskontaktausgänge zur Parametrierung von Schaltschwellen / Alarm) - 2 Fehleralarme - Prüfspannung 4,3kV AC, Arbeitsspannung 1000V AC/DC bei Überspannungskategorie II, Verschmutzungsgrad 2 IEC 61010-1 - Sichere galvanische Trennung zwischen Hilfsenergie, Eingang und Ausgang - RS 485 Modbus über Hutschienenkontakt - USB 2.0 Schnittstelle - Konfiguration ON-LINE über WINDOWS-Software - Hilfsenergie 24 V DC - Bauform: Tragschiene, DIN EN 50022
