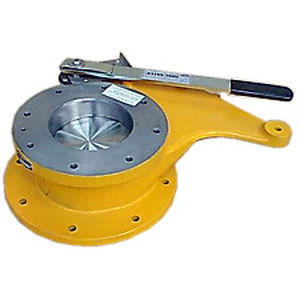

Scheibenventil 100 - 300 mm | 220

manuellIsolationfür Chemikalien

Bei dem Tellerschwenkschieber von Mucon handelt es sich um einen radial schwenkenden Drehabsperrschieber für Anwendungen, bei denen Temperatur und Druck berücksichtigt werden müssen. Im Gegensatz zu vielen konventionellen Absperrschiebern, klemmt oder leckt der Tellerschwenkschieber aufgrund seines einzigartig angewinkelten Sitzes und der schwimmenden Anordnung des Tellers nicht. Es stehen fünf Nennweiten und dreiMaterialien(Aluminium, Gusseisen und Edelstahl) zur Verfügung. Es sind auch pneumatisch betriebene Modelle erhältlich. Unsere Kunden berichten, dass die Tellerschwenkschieber erst nach vielen tausenden Betätigungen eine Wartung benötigen. Der Tellerschwenkschieber ist aus einer Ventilspezifikation entstanden, mit der alle Vorteile abgedeckt werden, die sich aus Flachschiebern undAbsperrklappen ergeben, aber mit keinem ihrer Nachteile. Ein radial geschwenkter Arm hält einen frei schwimmenden Teller. Der Arm ermöglicht es dem Teller, in einem Bogen in Richtung der angewinkelten Sitzfläche zu schwingen. Die angewinkelte Sitzfläche sorgt dafür, dass der Teller erst im letzten Moment mit dem Sitzin Kontakt kommt und eine sanfte Schließbewegung hervorruft. Ausführung Drei Materialien für die Herstellung: Aluminiumlegierung, Gusseisen und Edelstahl (Edelstahl ist für die 300-mm-Nennweite nicht erhältlich) Die Flansche sind gemäß BS4504 PN10- (nur Teilkreisdurchmesser und Anzahl der Bohrungen, nicht Bohrungsdurchmesser
