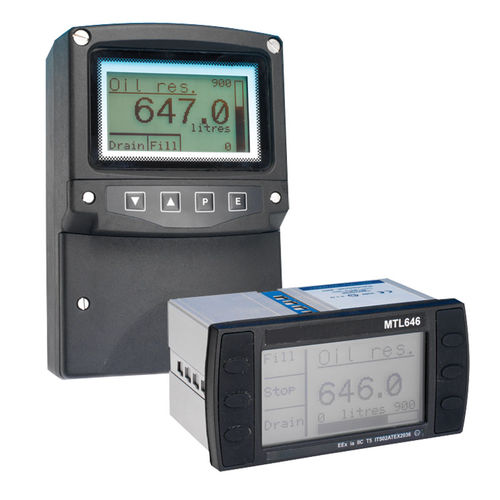

LCD-Display MTL64 series

alphanumerischIndustriefür Gefahrenzonen

Die Textanzeigen MTL646/7 befinden sich im Ex-Bereich und zeigen alphanumerische Daten und Grafiken von einer Hoststeuerung im sicheren Bereich an. Diese wird über eine serielle Datenverbindung übertragen, die über eine Trennschnittstelle MTL5051 erfolgt. Dies dient dem doppelten Zweck, die IS-Anzeige zu isolieren und die seriellen Daten RS232 oder RS422 in den MTL-Signalpegel umzuwandeln und umgekehrt. Die bidirektionale Kommunikation ermöglicht es dem Bediener, Meldungen zu bestätigen und bei Bedarf Prozessaktionen anzufordern. Bei Bedarf kann ein akustischer oder optischer Alarm angeschlossen werden, um die Aufmerksamkeit des Bedieners auf sich zu ziehen. Die Feldmontageeinheit MTL647 ist in einem robusten, schlagfesten Gehäuse untergebracht, das den rauen Witterungsbedingungen und rauen Industrieumgebungen standhält. Die Schutzart ist IP66. Er kann direkt auf einer ebenen Fläche oder, mit einem optionalen Bausatz, auf vertikalen oder horizontalen Rohren oder Pfosten montiert werden. Das MTL646 Einbaugehäuse ist für den DIN-Standard 72 x 144 mm Ausschnitt ausgelegt. Die Dichtung der Schalttafel/Geräte ist IP40, während die Dichtung der Schalttafel/Geräte mit den standardmäßigen "Snap-on"-Montageclips IP40 entspricht. Diese kann mit vier Montageclips auf IP65 erhöht werden. Großes LCD-Punktmatrixdisplay Punkt-zu-Punkt- oder Multidrop-Kommandos mit PC, SPS oder DCS RS232 oder RS422 im sicheren Bereich Hintergrundbeleuchtung Einfach zu konfigurieren - Tools verfügbar Simulatorpaket für die Offline-Konfiguration und -Programmierung Kompatibel mit MTL643/644 im Legacy-Modus
