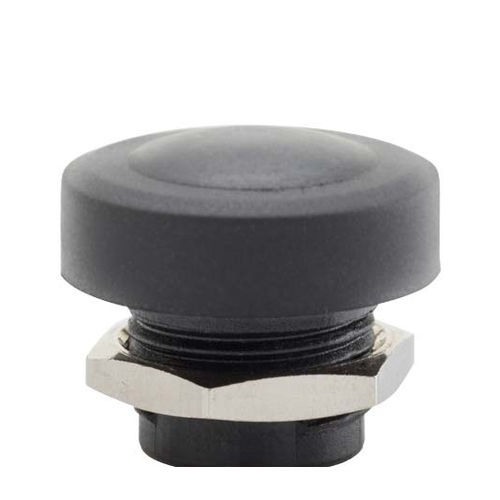

IP66-Drucktaster PB 12

Kunststoff

Die Familie PB-12 umfasst alle Drucktasten mit einem Durchmesser von 12 mm. Die Namen der verschiedenen Drucktasten setzen sich aus 5 Feldern zusammen, die die folgenden Bedeutungen haben. Nicht alle Kombinationen der verschiedenen Felder (und ihrer technischen Merkmale) sind möglich. MECHANISCH Weg (nominal) - 0,5 mm Betätigungskraft (nominal) - Feld 3 des Drucktastencodes gibt diesen Wert an Anzugsdrehmoment (Befestigungsmutter) - 1,1 Nm Bruchdrehmoment - > 1,7 Nm Technische Daten MECHANISCH Mechanische Lebensdauer (maximal) - 1 Million Zyklen Bereich der Plattenstärke - 2÷5 mm Material des Gehäuses - Kunststoff (PBT) Werkstoff der Taste - Kunststoff (PP+TPV) Einbaulage - beliebig ELEKTRISCH Elektrische Lebensdauer (maximal) - 1 Million Zyklen Spannungsbereich - 3,3÷12 Vdc Nennstrom (typisch) - 0,33÷5 mA Kontaktmaterial - rostfreier Stahl auf Hartvergoldung Anschlussklemmen oder Steckertyp - Hirose DF13 (vergoldet) Prellzeit - < 3 ms UMGEBUNG Betriebstemperaturbereich - -25 °C ÷ +70 °C gemäß EN 60068-2-1, -2-2 +25 °C ÷ +55 °C bei 95% relativer Luftfeuchtigkeit gemäß EN 60068-2-30 Lagertemperaturbereich - -40 °C ÷ +85 °C gemäß EN 60068-2-1, -2-2 Sinusförmige Schwingungen - 2-4 g 8-500 Hz nach EN 60068-2-6 Schock - 25 g 6 ms nach EN 60068-2-27 Breitbandige Vibration - 1-3 m2/s3 10-500 Hz nach EN 60068-2-64 Schutzart - IP66 gemäß IEC 60529 NEMA 4 gemäß STANDARD 250 der National Electrical Manufacturers Association
