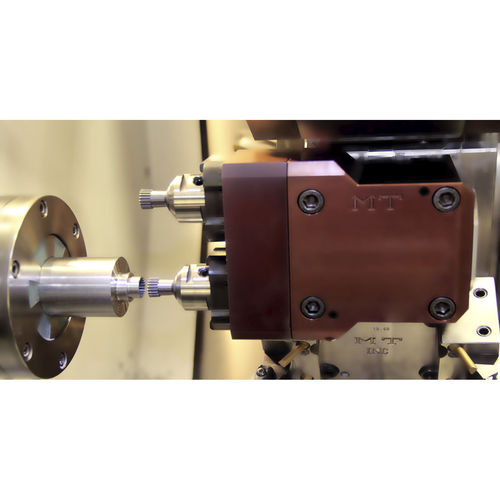

Motorisierter Winkelkopf

Das angetriebene Mehrfachwerkzeug 91° ermoeglicht die Bearbeitung von internen und externen Profilen in verschiedenen Formen (Quadrate, Sechsecke, Zahn- und Sonderprofile) mit Formeinsaetzen und immer mit einem hohen Mass an Genauigkeit. Es koennen kleine Bohrungen von 2-3mm bis zu 30 mm bearbeitet werden, mit reduziertem Einsatz-Kosten im Vergleich zu anderen Technologien wie die Verzahnungmit Abwaelzfraes-Werkzeug oder Power Skiving. Das angetriebene Mehrfachwerkzeug 91 ° arbeitet mit einem Winkel von 91 ° in Bezug auf den Revolverkopf, so dass die Bearbeitung synchron mit der Drehung des Werkstücks gemacht werden kann. Durch die Synchronisierung des angetriebenes Werkzeuges mit der Hauptspindel unter der Verwendung der Polygon Funktion der numerischen Steuerung, wird dafür gesorgt, dass sowohl das Werkstück, wie auch das Werkzeug, mit der gleichen Geschwindigkeit drehen, wodurch ein ausgezeichnetes Ausmaß der Geradheitsgenauigkeit auch auf langen Werkstücken erreicht wird. Der Mehrfach-Ausgang ermöglicht es bei Maschinen mit Y-Achse, die Schrupp- und Schlichtbearbeitung des Profils mit einem einzigen Werkzeug durchzufuehren, indem nur eine einzelne Station im Revolver besetzt wird. Besondere Aufmerksamkeit wurde auf die zeitliche Synchronisierung der beiden Ausgänge gegeben, die sehr genau sein muss, um die Qualität der Verarbeitung nicht zu gefährden.
