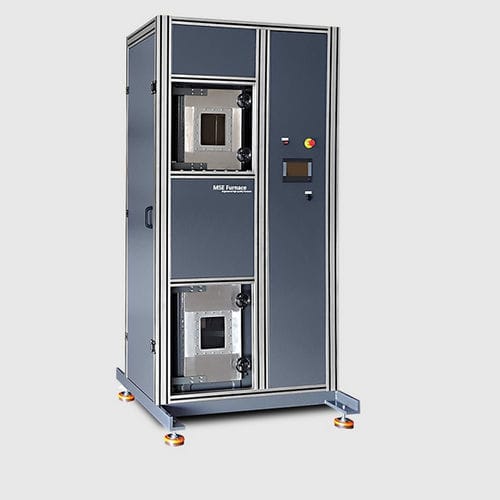

Bei der Bridgman-Methode wird polykristallines Material in einem Behälter über seinen Schmelzpunkt erhitzt und von einem Ende, an dem sich ein Impfkristall befindet, langsam abgekühlt. Das geschmolzene Material bewegt sich durch einen abnehmenden Temperaturgradienten und bildet einen Einkristall. Der MSE-Bridgman-Ofen hat eine vertikale Geometrie und drei Zonen. Die mittlere Zone des Bridgman-Ofens ist heiß.
Der Reaktor kann von der oberen oder unteren Zone in die mittlere heiße Zone des Bridgman-Ofens gebracht werden, und er kann auch von dem Ort, an den er gebracht wurde, zurückgezogen werden.
Die Innenkabine des Bridgman-Ofens besteht aus Graphitisolierungen und Graphitwiderständen. Die im Graphitreaktor gelöste Probe kann sich mit sehr langsamer Geschwindigkeit in die kalte Zone bewegen, wobei der Kristall entsteht.
Bei dieser als Bridgman-Methode bekannten Methode werden alle Parameter über ein Touchpanel eingestellt. Während des Prozesses können die Reaktorposition, die Reaktorgeschwindigkeit, die Temperaturen der Thermoelemente und der atmosphärische Druck auf dem Bridgman-Ofenmonitor überwacht und aufgezeichnet werden.
STANDARDMERKMALE
Programmierbare Temperatur, Zeit, einstellbare Elevatorgeschwindigkeit und -position, Anzeige der Kühlwassertemperatur, SPS-Steuerung und Touchscreen, Datenspeicherung über USB-Anschluss und Prozessdetails
Beobachtung der Soll- und Ist-Temperatur
Verzögerter Start und Programmspeicherfunktion
Temperaturregelung über PID und Empfindlichkeit der Temperaturanzeige von ±1°C
Systemschutz bei Übertemperatur. Akustisch-visueller Warnalarm
Temperaturmessung über Thermoelemente
Fehleranzeige im Falle einer Störung
Prozentualer Anteil des elektrischen Energieverbrauchs
Heizung auf allen Seiten
---
