Simulationssoftware SC/Tetra

SteuerungAnalyseSchnittstellen

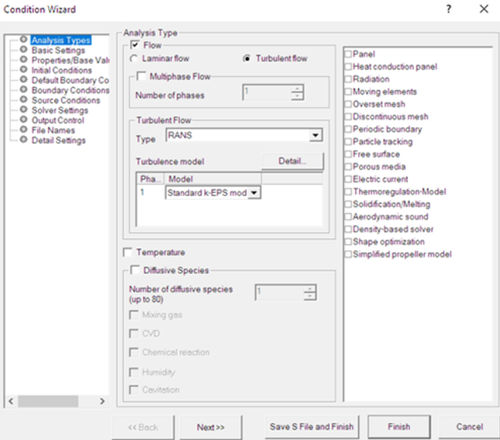

SC/Tetra ist eine universell einsetzbare Software für die Strömungs- und Thermalberechnung. Komplizierte Formen und Modellgeometrien werden durch ein hybrides Netz exakt abgebildet. Mit einem hochentwickelten Vernetzer, hoher Rechenleistung, niedrigem Speicherbedarf und einer intuitiven Benutzeroberfläche ist SC/Tetra rundum effizient und anwenderfreundlich. Es wird ein unstrukturiertes Netz aus Tetraeder-, Pentaeder-, Hexaeder- und Polyederelementen erzeugt. Dadurch kann das Modell mit hoher Genauigkeit repräsentiert werden. Entsprechend wird ein unstrukturiertes Netz dort eingesetzt, wo eine genaue Abbildung der Geometrie entscheidend ist. Ein solches Netz eignet sich für Anwendungen wie Fahrzeugaerodynamik, Turbomaschinen und Rohrströmung. Ein leicht verständlicher Assistent führt durch das Erstellen der Lasten und Randbedingungen bis hin zum Durchführen der CFD-Rechnung. SC/Tetra verwendet die Finite-Volumen-Methode mit knotenzentriertem Kontrollvolumen. Dadurch reduziert sich die Anzahl der geschlossenen Volumen, ohne dass die Genauigkeit beeinträchtigt wird. Basierend auf Geometrie und Strömungsfeld wird das Netz automatisch erzeugt und verfeinert, um die Aufgabenstellung effizient zu berechnen. Die Netzverfeinerung konzentriert sich auf Bereiche mit hohen Geschwindigkeiten und Druckgradienten und komplizierter Geometrie.
