Simulationssoftware Adams MaxFlex

ProjektentwicklungAnalyseMehrkörpersimulation

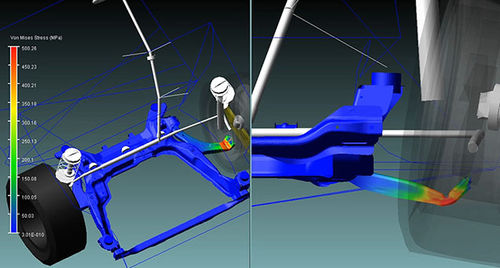

In den letzten Jahren lag der Schwerpunkt verstärkt auf schnellen, leichten und präzisen mechanischen Systemen. Oftmals beinhalten diese Systeme ein oder mehrere Strukturkomponenten, bei denen Verformungseffekte für die Design-Analyse von größter Bedeutung sind. In diesen Fällen führt die Flexibilität für diese Schlüsselkomponenten zu einer präziseren Vorhersage der Belastung und einer besseren Vorhersage der Systemleistung. Traditionelle Ansätze für flexible Körper in Adams: Adams Flex wird von Adams-Benutzern seit vielen Jahren verwendet, um lineare Flexibilität in Mehrkörperdynamiksysteme einzubeziehen, und ermöglicht die Erfassung relativ kleiner Deformationen flexibler Komponenten (bis zu etwa 10 % der charakteristischen Länge) während einer Simulation. Bei Komponenten mit geometrischer oder materieller Nichtlinearität, wie z. B. dem Verbundträger in einem Aufhängungssystem oder in Motorlagern, ist Adams Flex jedoch nicht in der Lage, die Nichtlinearität in der Simulation zu berücksichtigen. Um die nichtlineare Flexibilität in Mehrkörperdynamiksysteme zu integrieren, haben wir daher eine neue Methodik/ein neues Instrument für unsere Benutzer eingeführt – MaxFlex. MaxFlex ermöglicht die Darstellung von geometrischer Nichtlinearität (d. h. große Verformungen), Material-Nichtlinearität und Randbedingungs-Nichtlinearität. Es basiert auf einer impliziten nichtlinearen Finite-Elemente-Analyse.
