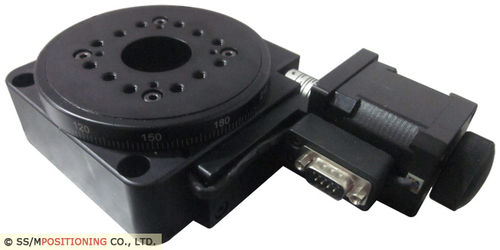

Drehbarer Tisch MR100

motorisiert1-AchsHochpräzision

Details: Hoch-Präzision motorisiertes Rotationsstadium 1. Hauptmerkmale - Staffelungen 1° auf Hauptskala - 100 Millimeter im Durchmesser der Plattform-Größe - Auf-Achsen-Lasten bis 45 Kilogramm (110 lbs) - Ununterbrochene Rotation 360° in einer Anwendung der Zeitdauer - Vorbelasteter Schneckengetriebe-Antriebsmechnismus mit niedrigem Rückprall - Optionale Funktion: Drehgeber, Servomotor, Haupt-Begrenzungsschalter Das motorisierte Rotationsstadium ist eine Hochpräzision, welche die Produktionen in Position bringt, die in einem verschiedenen von der Positionierung von Lösungen, um zu erforschen und von Universitäten, von Photonik und von Optik, von Prüfung und von Maß, von Biowissenschaft und von Materialkunden und von Industriemärkten entworfen sind und aufgebaut sind. Anwendungen von Rotations-Stadien umfassen Halbleiterwaferinspektion oder das Anreißen, die Optikgruppe-Lageeinstellung, Metrologie, etc. Das Stadium der Rotations-MR100 liefert Arcsecondentschließung, wenn es von einer microstepping Einstellung in der Schrittmotorsteuerung gefahren wird. Die drehende Tabelle liefert ununterbrochene Rotation von Aufachsenlasten bis 50 Kilogramm und hat eine klare Öffnung Ø30 Millimeter. Das Hauptteil des Stadiums wird von alluminum Legierung gemacht und kann direkt zu einem optischen Tabelle befestigen. Ein Schneckengetriebeantriebsmechnismus mit liebem Verhältnis des 180:1 wird benutzt, um die Drehbewegung des Schrittmotors in Drehbewegung des Wagens zu übertragen. Der Schrittmotor, der in 2 Phasen und in 1.8° des Schrittwinkels benutzt wird, wird ideal für microstepping Anwendungen entsprochen, die die hohe Auflösung erfordern.
