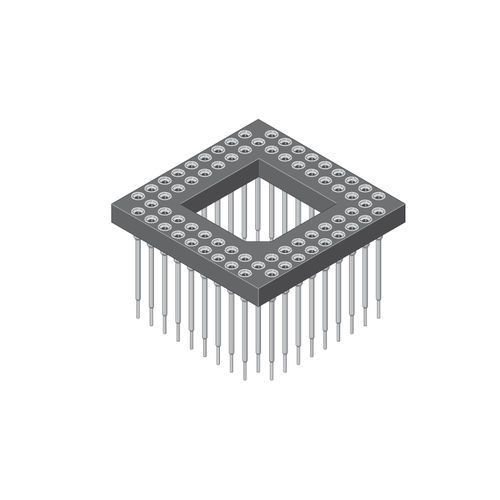

PGA-Fassung 054

PGA-Sockel, PGA Sockel 2,54 mm Raster (mm) - 2,54 Steckbar mit (von, bis) - ø 0,40-0,56 ☐ 0,25x0,45 Buchse / Stift - Buchse Material Kontakt - Kupferlegierung Veredelung Kontakt - Au, Sn Isoliermaterial - Hochtemp. Thermoplast UL94V-0 Bemessungsstrom IEC - 1,0 A Nennspannung - 100 V RMS / V DC Durchschlagspannung - 700 V RMS für 1 Minute Betriebstemperatur - -55°C bis +125°C Max.-Prozesstemperatur - 260°C für 10 Sekunden Leiterplattenanschluß - Einlöt Einlöt Kontakttyp - Spacer 10,1 (AH10), Spacer 11,9 (AH12), Spacer 15 (AH15), Spacer 18 (AH18) ... Wire Wrap L5 Kontaktfeder - 4 Finger, Niedrige Einsteckkraft (LIF) - 6 Federn Veredelung Kontakfeder - Au, Au 0,75 µ Material Kontaktfeder - Berylium Kupfer PGA Footprint Nr. - 10X10 (100 Kontakte), 10X10 (64 Kontakte), 10X10 (65 Kontakte), 10X10 (68 Kontakte) ... 9x9 (81 Kontakte) Sockellayout - PGA PGA Typ - IC Sockel Verpackung - Standard
