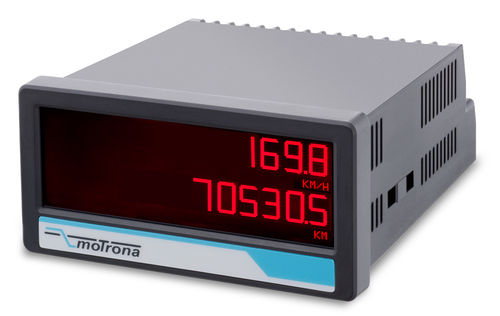

2-Kanal-Anzeiger MX355 touchMATRIX®

PositionGeschwindigkeitFrequenz

Die touchMATRIX®-Geräte MX350/MX355 verbinden die Funktion von Zähler und Frequenzanzeige und bieten die parallele Anzeige von zwei Größen aus verschiedenen Messverfahren. Die Geräte sind weitgehend identisch, das MX355 bietet jedoch einen invertierten inkrementellen HTL / RS422 Eingang und einer höhere Eingangsfrequenz bis zu 1 MHz. • Impulseingang im Format A, /A, B, /B, [HTL / RS422] • Differential, single-ended HTL / RS422 • Eingangsfrequenz bis 1 MHz • 3 Steuereingänge für HTL / PNP Signale • Spannungsversorgung 18 ... 30 VDC • Hilfsspannungsausgang 5 / 24 VDC für Geberversorgung • Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65 • Helles und kontrastreiches Grafikdisplay mit ereignisabhängigen Farbvarianten • Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten • Intuitive und einfache Parametrierung durch Klartext und Touchscreen • Multi-Funktionsgerät zur Verwendung als Tachometer/ Drehzahlmesser, Impulszähler / Positionsanzeige, Stückzahlzähler und Gesamtzähler • Zahlreiche Funktionen wie Skalierung, Filter, Anlaufüberbrückung • Linearisierung mit 24 Stützpunkten • Option AC: Spannungsversorgung mit 115 ... 230 VAC • Option AO: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle • Option AR: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle • Option CO: 4 Control-Ausgänge, RS232-Schnittstelle • Option CR: 4 Control-Ausgänge, R485-Schnittstelle • Option RL: 2 Relais-Ausgänge Optionen sind miteinander kombinierbar.
