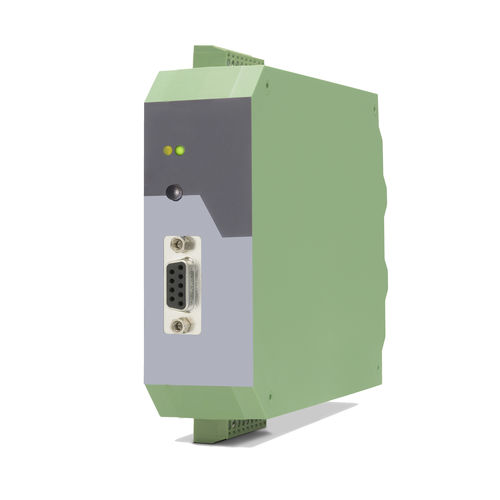

HTL-Signalwandler SI220

inkrementalfür DIN-Schiene

Der Signalwandler SI220 wandelt, multipliziert und teilt Ausgangssignale in inkrementale Impulssignale. Er interpoliert die Ausgangsimpulse pro Periode des Eingangssignals basierend auf einem einstellbaren Multiplikator und bietet Funktionen wie Fehlererkennung und -ausgabe. Mit einstellbaren Parametern wie Interpolationsfaktor und Glitch-Filter bietet der SI220 vielseitige Anwendungsmöglichkeiten. Einstellungen erfolgen einfach über DIL-Schalter. Der Interface Encoder SI220 ersetzt das alte Gerät SI251. • Gebereingang im Format SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss] • Steuereingang „Error Release“ für PNP Signale [10 ... 30 VDC] • Eingangsfrequenz bis 400 kHz • Impulsausgang im Format A, /A, B, /B, Z, /Z [RS422] oder im Format A, B, 90° [HTL] • Ausgangsfrequenz bis 4 MHz [RS422] • Steuerausgang „Error“, Push-Pull, kurzschlussfest, [5 ... 30 VDC] • Spannungsversorgung 18 ... 30 VDC • Kompaktgehäuse zur Montage auf 35 mm Hutschiene (nach EN 60715) • Einstellungen erfolgen über DIL-Schalter • Einstellbarer Multiplikator für Interpolationen der SinCos-Signale im Bereich 1:5 bis 1:50 • Einstellbarer Teiler 1:1 ... 1:255 zur Reduzierung der Ausgangsfrequenz • Zuschaltbare Filterfunktionen
