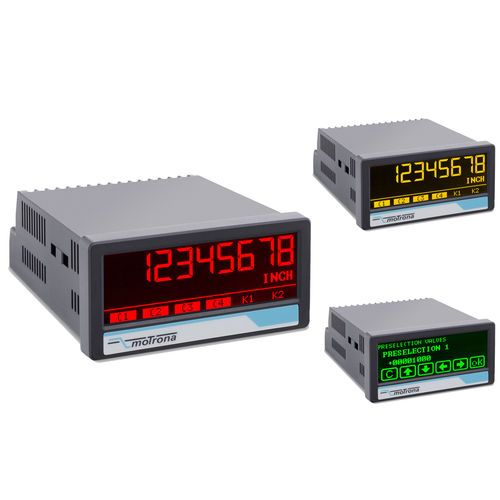

Positionsanzeiger IX355 touchMATRIX® SSI

7 SegmenteLCDmit Touchscreen

touchMATRIX® SSI-Anzeige für Absolutwertgeber IX355: Funktionen wie IX350, jedoch mit Drahtbruchüberwachung, 5 / 24 VDC Geberversorgung IX350: 3 Control-Eingänge, 24 VDC Geberversorgung • SSI Eingang im Format DATA+, DATA-, CLOCK+, CLOCK- • SSI Taktfrequenz bis 1 MHz • Betriebsarten als Master oder Slave • Für Single- oder Multiturn-Encoder mit 10 … 32 Bit • 3 Steuereingänge für HTL / PNP Signale • Spannungsversorgung 18 ... 30 VDC • Hilfsspannungsausgang 5 / 24 VDC für Geberversorgung • Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65 • Helles und kontrastreiches Grafikdisplay mit ereignisabhängigen Farbvarianten • Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten • Intuitive und einfache Parametrierung durch Klartext und Touchscreen • Zahlreiche Funktionen wie Skalierung, Bitausblendung und Drahtbruchüberwachung • Linearisierung mit 24 Stützpunkten Optionen (kombinierbar): • AC: Geräteversorgung mit 115 … 230 VAC • AO: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle • AR: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle • CO: 4 Control-Ausgänge, RS232-Schnittstelle • CR: 4 Control-Ausgänge, RS485-Schnittstelle • RL: 2 Relais-Ausgänge
