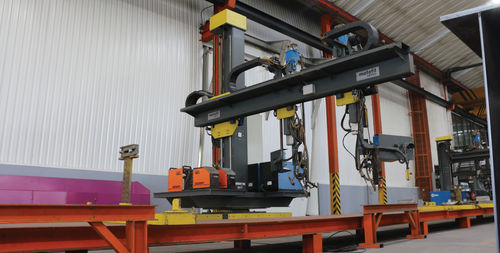

MIG-Schweißmaschine MSV series

MAGrobotisiertfür Träger

Die ideale Lösung beim automatisierten MIG/MAG- und SAW-Schweißen von Balken und Profilen. Allgemeine Eigenschaften Diese Anlage ist für die Automatisierung des Trägerschweißens bestimmt. Diese Maschine kann MIG/MAG oder SAW zum Schweißen von Profilen und Trägern mit variablem oder konstantem Querschnitt in den Formaten I, H und L verwenden. Sie besteht aus vier Komponenten: Wagen, Säule, Arm und zwei Schweißköpfe. Der Wagen trägt die Struktur und bewegt sich auf Schienen entsprechend der X-Achse. Der Arm, der von der Säule getragen wird und den Schweißkopf trägt, bewegt sich durch lineare Führungen vertikal (Z-Achse) und horizontal (Y-Achse), was die Einstellung für eine korrekte Schweißposition ermöglicht. Die Säule ermöglicht eine Drehung um 180º. Die Köpfe sind mit einer automatischen Nachführung des hochpräzisen Verbindungssystems ausgestattet. Die Antriebe des Systems werden durch AC-Motoren mit variablen Geschwindigkeiten und hoher Robustheit gewährleistet. Technische Daten Diese Informationen sind spezifisch für Standardmodelle. Für Informationen zu Sondermodellen kontaktieren Sie uns bitte! Modelle - MSV2014 - MSV3014 - MSV3514 Hub des Arms (Y) [mm] - 2200 - 3700 - 3880 Hub der Säule (Z) [mm] - 1400 - 1400 - 1400 Max. Höhe [mm] - 3950 - 3950 - 3950 Länge des Arms [mm] - 2580 - 4080 - 4650
