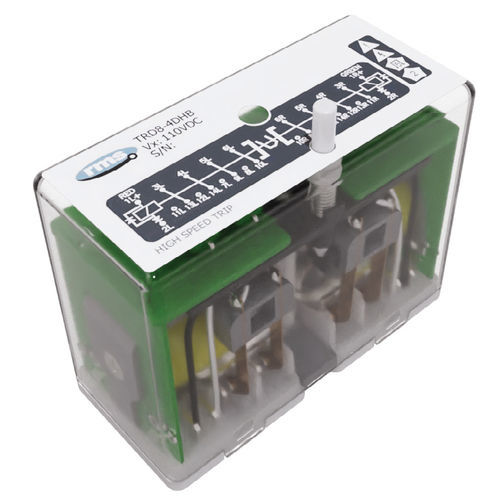

Elektromechanisches Relais / DC TRD8

kompaktfür DIN-Schienefür Schalttafelmontage

Merkmale - Selbsthaltendes (bistabiles) Relais - Schnelle Auslösung: < 10 ms - Rücksetzsperre zur Vermeidung der gleichzeitigen Aktivierung von Betätigungs- und Rücksetzspule - Kompakte steckbare Ausführung 8 C/O-Kontakte - Back-EMF-Unterdrückungsdiode an Betriebs- und Rücksetzspule - Anzeige der Kontaktposition - Weniger als 0,2 W Leistungsaufnahme nach dem Schalten - Magnetische Lichtbogenblasung für hohe Schaltleistung und lange Kontaktlebensdauer - Mechanische und elektrische Rückstellung - Optionen für Schalttafel-, Gestell-, Oberflächen- oder Schienenmontage - Hohe DC-Ausschaltleistung - Optionaler Betrieb mit hoher Last, um die Anforderungen der Kondensatorentladungstests zu erfüllen Beschreibung Das TRD8-Relais ist ein steckbares bistabiles Schnellauslöserelais mit 8 Wechsler-Kontakten (C/O). Die Kontakte dieses Relais bleiben in der zuletzt gespeisten Stellung, und die Stellung wird dem Benutzer über eine Stellungsanzeige deutlich angezeigt. Das TRD8-Relais hat eine Auslösezeit von weniger als 10 ms. Standardmäßig mit magnetischer Lichtbogenblasung für hohe Schaltleistung und lange Kontaktlebensdauer ausgestattet. Mit mechanischer Rückstelltaste. Die Eingangsspannung muss eine steigende Flanke aufweisen. - minimaler Anstiegsgeschwindigkeit: 1 V/ms - Mindestzeit: 10 ms
