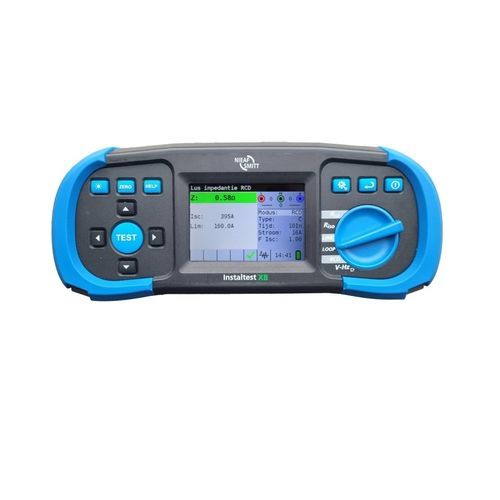

Isolationstester Instaltest XB

ImpedanzPhasenfolgeRCD

Der Instaltest XE ist ein kompaktes und einfach zu bedienendes Installationsprüfgerät, das die Normen EN 61010 und EN 61557 vereint. Das Prüfgerät verfügt über eine große Anzahl von Funktionen, die jeweils durch separates Zubehör gesteuert werden. Der Benutzer wählt eine Messung einfach über den Drehschalter aus. Die die gewählte Prüfung wird auch auf dem großen LCD-Display deutlich angezeigt. Auslösezeit und Kontaktstrom des FI-Schalters, Impedanzprüfung, Isolationswiderstand und Phasenfolge sind einige der Funktionen. Messungen - Isolationswiderstand - Kontinuität - Kontaktspannung - Auslösezeit des RCD - Automatische RCD-Prüfung - Auslösestrom des RCD - Erdschleifenimpedanz ohne Auslösung des RCD - Phasendrehung - Leitungsimpedanz (Z-Leitung) - Erdschleifenimpedanz (Z-Schleife) - Spannung Spezifikationen Funktionen : : Isolationswiderstand 50, 100, 250, 500 und 1000 V : 0,00...999 MΩ Durchgangsprüfung Prüfstrom 200 mA (LPE, NPE) : 0.00...1999 Ω Nennspannung : 93...266 V / 45...65 Hz RCD-Auslösestrom : 10, 30, 100, 300, 500, 1000 mA RCD-Kontaktspannung : 0,0...99,9 V Prüfstrom : < 0,5 x IΔn RCD-Auslösezeit : 0...999 ms Prüfstrom RCD : 0,5 x IΔn / 1x IΔn / 2x IΔn / 5x IΔn Typ RCD : G, S, PRCD Stromart : AC / A / F Schleife : 0,00...9,99 kΩ Leitung : 0,00... 9,99 kΩ Spannung : 0...550 V Frequenz : 0.00...999.99 Hz Phasendrehung : 100...550 VAC Allgemein : : PC-Schnittstelle : USB/RS232 Überspannungskategorie : CAT III 600 V Schutzart : IP40 Versorgung : 6xLR06 AA Batterien Abmessungen : 230 x 115 x 103 mm Gewicht : 1,3 kg (ohne Batterien) Lieferumfang : Handbuch, Trageriemen, RS232- und USB-Kabel, InstalLink Pro Software, Schnellstartanleitung, wiederaufladbare Batterien, Ladegerät, Krokodilklemmen
