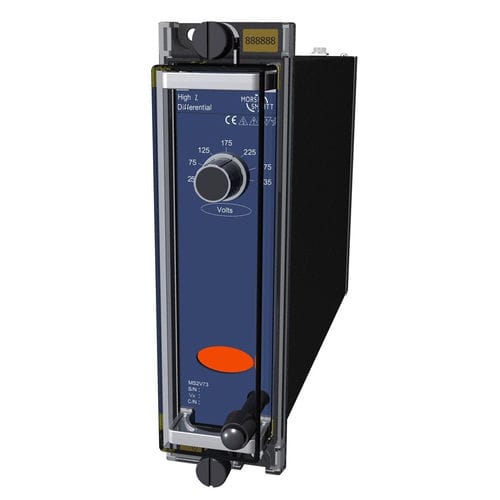

Phasen-Schutzrelais MS2V73

ACfür Elektromotorfür Generator

Hochgeschwindigkeits-Differenzialschutz für verschiedene Teile von Kraftwerksanlagen, einschließlich Generatoren, Sammelschienen, Motoren und den einzelnen Wicklungen von Leistungstransformatoren und für Anwendungen mit eingeschränktem Erdschluss. Das MS2V73-Relais bietet Hochgeschwindigkeits-Differenzialschutz für verschiedene Teile der Kraftwerksanlage, einschließlich Generatoren, Sammelschienen, Motoren und die einzelnen Wicklungen von Leistungstransformatoren. Das MS2V73 ist auch für Anwendungen mit eingeschränktem Erdschluss geeignet. Das Relais-Messelement ist im Grunde genommen eine angezogene Ankereinheit von einfacher und robuster Bauweise, die aus einem Brückengleichrichter gespeist wird. Jede Phase des Relais kann mit Hilfe der frontseitig angebrachten Wahlschalter von 25 bis 325 VAC in 50 V-Schritten eingestellt werden. Ein Kondensator ist in Reihe mit der Betriebsspule geschaltet, um das Relais unempfindlich gegenüber dem Gleichanteil des Fehlerstroms zu machen. Die Einstellung kann somit in Form von RMS AC-Mengen berechnet werden, ohne Rücksicht auf den Grad der Versätze, die durch den Punkt auf der Welle, an dem der Fehler auftritt, entstehen. Ein in Reihe mit dem Kondensator geschalteter Induktor bildet einen auf die Nennfrequenz der Relais abgestimmten Resonanzkreis.
