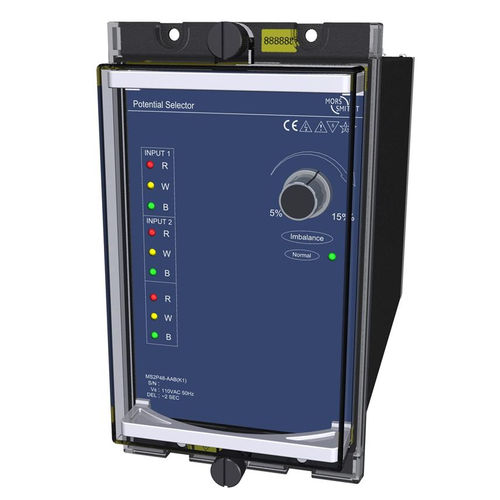

Kontrollrelais für Phasenverlust MS2P48

dreiphasigfür Schalttafelmontagedigital

Das MS2P48 Relais ist ein Phasenausfallrelais, das für 3-Phasen-Versorgungen geeignet ist. Das Relais ist so konzipiert, dass es automatisch von der Primärversorgung auf die Sekundärversorgung umschaltet, wenn eine Phase der Primärversorgung gestört ist. Das Ausgangsrelais MS2P48 ist normalerweise angezogen und fällt ab, wenn die Phasenwinkelung größer als die voreingestellte ist, eine Unterspannung oder eine Umkehrphasenfolge vorliegt. Eine LED auf der Vorderseite zeigt die fehlerhafte Phase an und ermöglicht so eine einfache Erkennung des Fehlers. Jede der Eingangsphasen für die Primär- und Sekundärversorgung verfügt über LED-Anzeigen, die eine gesunde Versorgung anzeigen. Die Ausgangsphasen haben die gleichen Kennzeichen. Die LEDs erlöschen unter den folgenden Bedingungen bei zu hoher Gegensystemspannung, die durch Phasenausfall, Phasenungleichgewicht und umgekehrte Phasenfolge verursacht wird. Damit die LEDs funktionieren, muss ein neutraler Anschluss vorhanden sein. Wenn kein Neutralleiter vorhanden ist, sollte die MS2P49-Version verwendet werden.
