Analysesoftware Studio

SimulationViewerProjektentwicklung

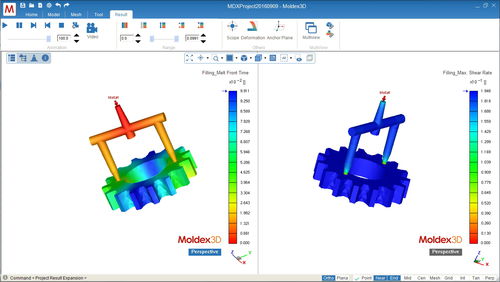

Studio Moldex3D Studio ist eine umfassende Analyseplattform. Die intuitive Benutzeroberfläche ist im Ribbon-Stil gestaltet, und der Benutzer kann den Simulations-Workflow auf der gleichen Oberfläche abschließen. Klares Icon-Design und integriertes Layout der Pre- & Post-Analyse-Funktionen. Es kann schnell die Modellvorbereitung und die Neuvermaschung sowie die Solverberechnung und die Ergebnisanzeige durchführen. Beim Vernetzen kann der Anwender den Vernetzungsmodus je nach Modul und verwendeter Lizenz sofort zwischen eDesign oder BLM umschalten. Der BLM-Netztyp ermöglicht es, ein Modell mit einem vollständigen Tetra-Netz oder mit einem Grenzschichtnetz (BLM) zu bauen. Anwender können 3D-Vollmaterialnetze für die Teile- und Formenkonstruktion effizienter generieren. Und es kann nach der Einstellung der Voranalyse ohne Unterbrechung mit der Berechnungssequenz der F/P/C/W-Analyse fortgesetzt werden. Für ein benutzerfreundliches Design gibt es vier baumartig gegliederte Elementlisten, die die Bedienung und Verwaltung der Modellierung erleichtern: Modellbaum: Alle Modellkomponenten und -gruppen sind übersichtlich aufgelistet. So haben die Benutzer die Möglichkeit, das Modell "nach Gruppe" oder "nach Komponente" auszuwählen. Defekter Baum: Alle Netzdefekte und die Anzahl werden in der Liste angezeigt, und der Benutzer kann den Defekttyp einfach per Baum auswählen, um ihn zu lokalisieren und zu beheben. Projektbaum: Alle Netzinformationen, Materialdaten, Prozessbedingungen und Simulationsergebnisse können überprüft und direkt zur Beobachtung ausgewählt werden. Material Baum: Lassen Sie den Benutzer das Teil und das Material für das Einfügen von Teilen in den Baum festlegen. Mischkanalsystem Unterstützung der Mischverbindung von Mehrflächen- und Kurvenläufer zur Erzeugung von Vollnetzen. Der empfohlene Mischtyp ist Kurvenläufer mit Mehrflächenanschnitt. Das Kommentar-Volltonnetz ist ein Hexa- oder Prismen-Volltonnetz für den Kurvenläufer und ein Boundary Layer Mesh (BLM) für den Polyflächenläufer.
