Kunststoffspritzguss-Simulation-Software Designer BLM

VernetzungKunststoffspritzgießprozess3D

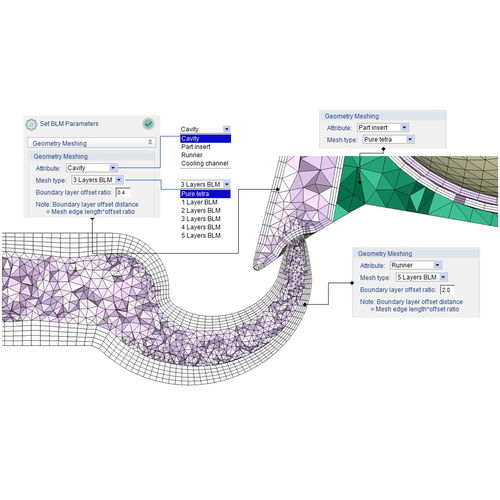

Designer BLM Boundary Layer Mesh (BLM) ist eine der am besten geeigneten Netztechnologien für die CAE-Anwendung im Kunststoff-Spritzguss. Die Parameter für BLM wie Maschenweite, Grenzschichtanzahl und Versatzverhältnis sind bei Bedarf individuell einstellbar. Der leistungsstarke Vernetzungskern ermöglicht es dem Anwender, verschiedene Netztypen für unterschiedliche Attribute wie Kavität, Teileeinsatz, Läufer und Kühlkanal anzuwenden. Die unterstützten Maschentypen im Designer BLM umfassen Tetra und Multilayer BLM. Standardmäßig bestimmt das Programm eine geeignete Maschengröße für die Herstellung von Oberflächennetzen. Aus dem Oberflächennetz wird eine dreilagige Schicht von Prismennetzen nach innen erzeugt, die den verbleibenden Raum mit Tetraedernetzen ausfüllt. Als Ergebnis hat das Vollgitter mindestens sieben Lagen quer zur Dickenrichtung gewährleistet und kann für höhere Genauigkeitsanforderungen auf bis zu 11 Lagen weiter erhöht werden. Bei der Anwendung des Mehrkomponentenspritzgusses (MCM) dürfen die Vollgitterknoten an den Kontaktflächen zwischen Bauteil, Bauteil-Einsatz und anderen Komponenten nicht angepasst werden. Nicht übereinstimmende Netztopologie wird für alle Standard-Analysepunkte unterstützt, einschließlich Flow, Pack, Cool und Warp. Die Anwender können so den Aufwand und die Zeit bei der Netzvorbereitung reduzieren, und die resultierende Kontinuität über nicht übereinstimmende Netzgrenzen hinweg wird von den Solvern automatisch gehandhabt.
