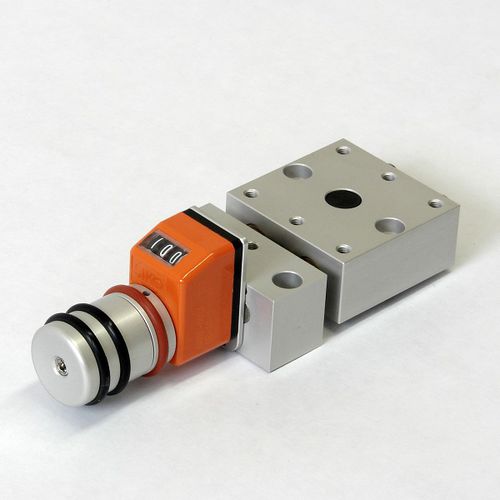

Linearer Positioniertisch PT1408-PA / PT2512-PA

manuelleinachsigPositionsanzeiger

Funktion: Der Schlitten des Positioniertisches ist durch Drehen des Drehknopfes von Hand verstellbar. Der Verstellweg wird durch den Positionsanzeiger direkt in 0,1mm Schritten angezeigt Durch die vorgespannte Spindel und Spindelmutter ist kein Klemmen nach dem Verstellen notwendig. Die Spindel kann zusätzlich im Lagerbock mit der Klemmschraube KS-M4X7 fixiert werden (Zubehör). Positionsanzeiger in 2 Bauformen und 4 Anbaulagen lieferbar (siehe Auswahlfelder oben rechts neben der Produktabbildung) Ausführung: Lagerbock und Schlitten aus Aluminium eloxiert Führungssäulen und Spindel aus rostfreiem Stahl Gleitführungen aus Messing Positionsanzeigergehäuse aus Kunststoff ROHS konform Bestellbeispiel: PT1408-PA-V-R PT = Positioniertisch 14 = Hub=14mm 08 = Baugröße 8 (Ø Führungssäulen) PA= mechanischer Positionsanzeiger V = Bauform des Positionsanzeigers für vertikale Spindel R = Positionsanzeiger zeigt nach rechts Besondere Features: Freie Wahl der Null-Position: Am roten Einstellring kann nach Lösen der Klemmschraube der Anzeigewert unabhängig von der Spindel verstellt werden.
